As válvulas borboleta bipartidas são amplamente utilizadas em sistemas de controle e bloqueio de fluxo de líquidos e gases, oferecendo uma solução prática, econômica e confiável para diversas aplicações industriais. Produzidas no Brasil, aliam alta durabilidade, baixo custo de manutenção e excelente desempenho.

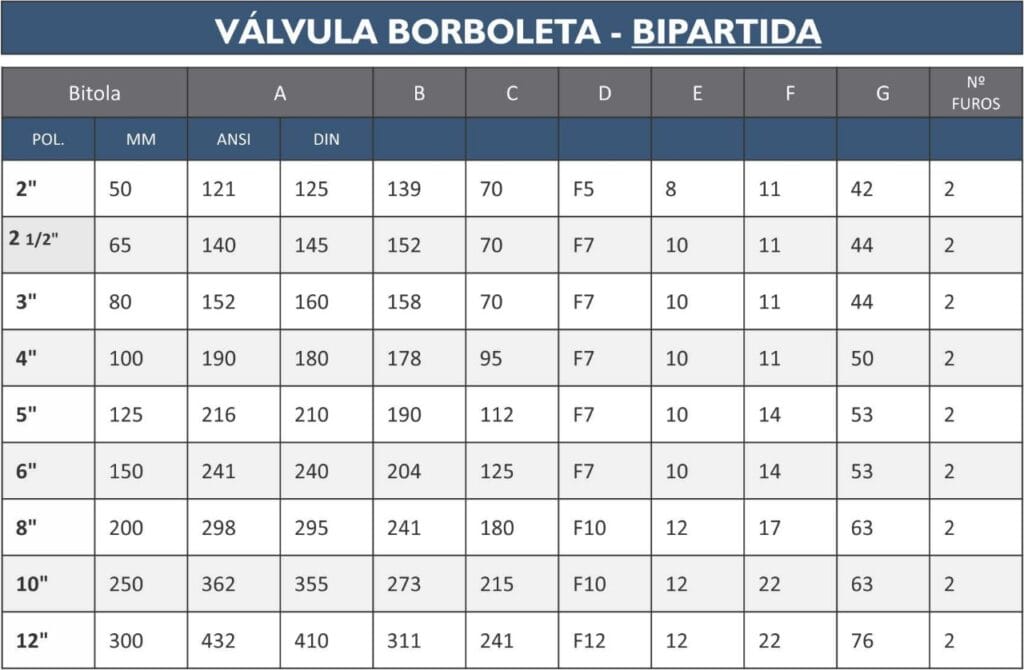

De 2″ a 12″
Construção e face-a-face conforme API 609 categoria A
Haste a prova de expulsão
Eixo superior guiado por mancal
Base de acionamento padrão ISO-5211
Extremidades para montagem entre flanges ANSI/ASMEB 1 6.5
Corpo com sistema de guia com 4 furos (3″ com 8 furos)
Pintura do corpo Interna e externa.
A CSR Válvulas é referência em soluções industriais com engenharia nacional e atendimento técnico especializado. Fabricamos válvulas de retenção de alto desempenho para indústrias, saneamento e distribuidores em todo o Brasil, com foco em qualidade, confiabilidade e personalização.
E, como somos fabricantes, podemos oferecer uma série de diferenciais produtivos. Além de entregas programadas e condições especiais de pagamento.
A válvula borboleta wafer bipartida funciona como um dispositivo de controle de fluxo que utiliza um disco rotativo para abrir ou fechar a passagem de fluidos, sendo instalada entre dois flanges e composta por duas partes que facilitam manutenção e vedação eficiente.
controle de entrada e saída de água em reservatórios, estações de bombeamento e sistemas de filtragem.
condução de produtos químicos, solventes e gases industriais, com alta resistência a corrosão e variações de pressão.
controle de líquidos sanitários, bebidas, óleos e soluções, com materiais compatíveis com normas higiênicas.
controle de passagem de ar comprimido, gases e vapores em sistemas de aquecimento e ventilação.
regulagem de fluxo em linhas de polpa, água e produtos químicos de branqueamento.
linhas de resfriamento, sistemas hidráulicos e transporte de líquidos abrasivos.
controle de fluxo em redes de distribuição de água e adutoras.
utilizadas em sistemas prediais e industriais para controle de líquidos em redes de abastecimento e drenagem.
Corpo bipartido: maior facilidade de manutenção e inspeção;
Vedação eficiente, mesmo sob pressões elevadas;
Construção robusta em ferro fundido, aço carbono ou inox;
Compatível com diversos tipos de atuadores – manuais, pneumáticos ou elétricos;
Baixo peso e dimensões reduzidas, facilitando a instalação em espaços limitados.
– Ferro nodular; – Outros sob consulta.
AÇO INOX CF8 (304) - AÇO INOX CF8M (316) - AÇO CARBONO WCB - FERRO NODULAR - OUTROS SOB CONSULTA -
ALAVANCA COM TRAVA E GATILHO COM 10 POSIÇÕES - CAIXA REDUTORA COM VOLANTE E INDICAÇÃO DE POSIÇÃO - ATUADOR PNEUMÁTICO DUPLA AÇÃO OU RETORNO POR MOLA - ATUADOR ELÉTRICO
PTFE - EPDM - BUNA-N - VITON - HYPALON - SILICONE - NEOPRENE - SBR - NBR - OUTRAS SOB CONSULTA
VÁLVULA SOLENÓIDE; - CHAVE DE FIM DE CURSO MECÂNICA OU INDUTIVA - FILTRO REGULADOR POSICIONADOR ELETRO - PNEUMÁTICO 4 A 20 MAH - CAIXA DE EMERGÊNCIA - MICROBOX - OUTROS SOB CONSULTA
A CSR Válvulas é referência em soluções industriais de alta qualidade. Oferecemos produtos personalizados, suporte técnico especializado e garantia de desempenho para as mais exigentes aplicações.

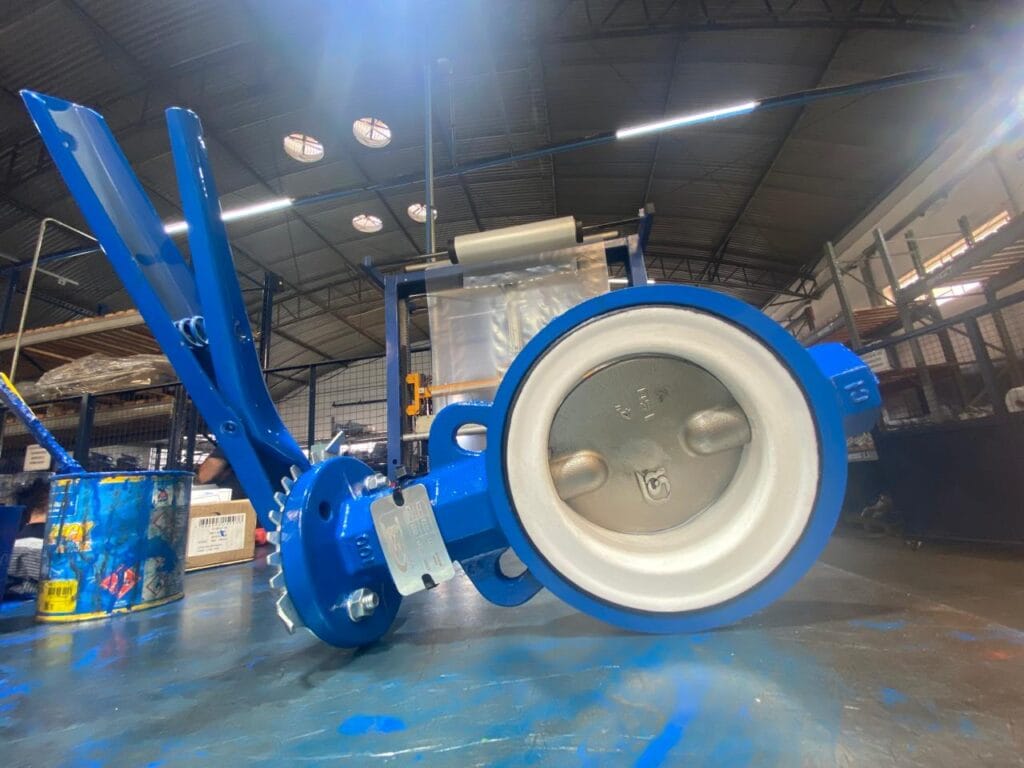

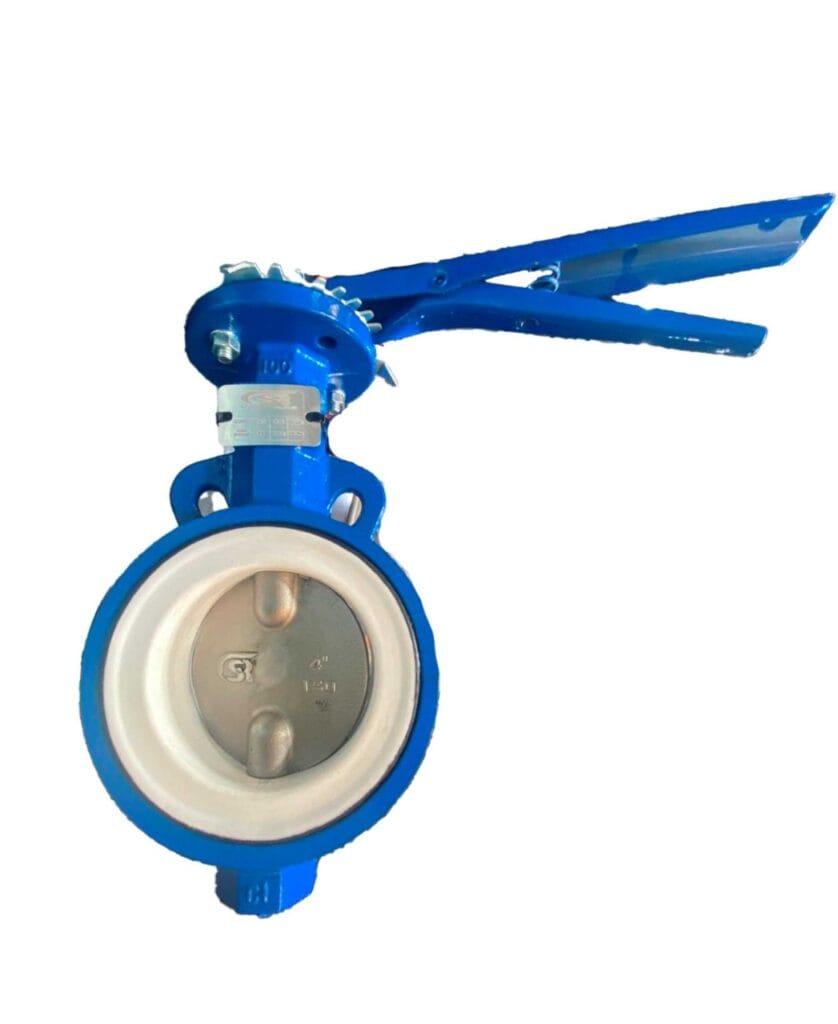

É uma válvula de bloqueio e controle de fluxo composta por corpo bipartido (em duas metades) e sede de vedação em PTFE (Teflon®).
Esse tipo de válvula é projetado para aplicações onde há necessidade de alta resistência química e térmica, oferecendo vedação confiável mesmo em ambientes agressivos.
O termo “bipartida” indica que o corpo da válvula é formado por duas partes unidas por parafusos.
Essa configuração facilita a montagem, desmontagem e manutenção, permitindo o acesso interno ao disco, à sede e ao eixo com facilidade.
O PTFE (politetrafluoretileno) é um material com excelente resistência química, baixo coeficiente de atrito e grande estabilidade térmica.
A sede em PTFE garante:
Vedação total contra líquidos e gases corrosivos;
Redução de atrito durante o acionamento;
Alta durabilidade mesmo sob ciclos repetidos de operação;
Resistência a produtos químicos, ácidos e solventes agressivos.
Essas válvulas são ideais para processos industriais que envolvem fluidos corrosivos, tóxicos ou de alta pureza, tais como:
Indústria química e petroquímica – controle de ácidos, bases, solventes e gases agressivos;
Setor farmacêutico e cosmético – manipulação de soluções químicas e reagentes;
Indústria alimentícia e de bebidas – controle de líquidos sensíveis, óleos e aromas;
Tratamento de efluentes industriais – linhas com produtos corrosivos;
Sistemas de cloro, hipoclorito e produtos oxidantes;
Indústria de tintas, celulose e papel – controle de produtos químicos de branqueamento.
Vedação 100% estanque, mesmo em fluidos corrosivos;
Resistência química superior à de borrachas convencionais;
Operação leve e suave, graças ao baixo atrito do PTFE;
Manutenção simplificada devido ao corpo bipartido;
Durabilidade prolongada e menor necessidade de substituição de componentes;
Compatibilidade com diversos atuadores (manual, pneumático ou elétrico).
A válvula de retenção wafer dupla portinhola é utilizada para evitar o refluxo de fluidos em sistemas de bombeamento e tubulações industriais. Ela permite o fluxo em apenas uma direção, protegendo bombas, válvulas e equipamentos contra golpes de aríete e danos por retorno de pressão.
Sim. As válvulas com sede em PTFE suportam temperaturas geralmente entre -20°C e +180°C, dependendo do tipo de corpo e do fluido.
Para temperaturas ainda mais elevadas, podem ser utilizados materiais especiais como PTFE reforçado ou PFA.
