Uma válvula borboleta bem dimensionada pode se tornar um ponto de falha quando o acionamento não acompanha as exigências reais do processo. A automação de válvulas borboleta não consiste apenas em substituir uma alavanca por um atuador: ela define a velocidade de resposta, a posição de segurança, a repetibilidade do controle e a capacidade de manter a planta operando sob condições críticas.
Em sistemas de água industrial, efluentes, produtos químicos, vapor de baixa pressão, ar comprimido ou fluidos de processo, uma escolha inadequada pode gerar vazamentos, golpes de aríete, instabilidade de controle e paradas não programadas. Por isso, a especificação precisa considerar a válvula, o fluido, o acionamento e a arquitetura de instrumentação como um conjunto.
Automação de válvulas borboleta: o que muda na operação

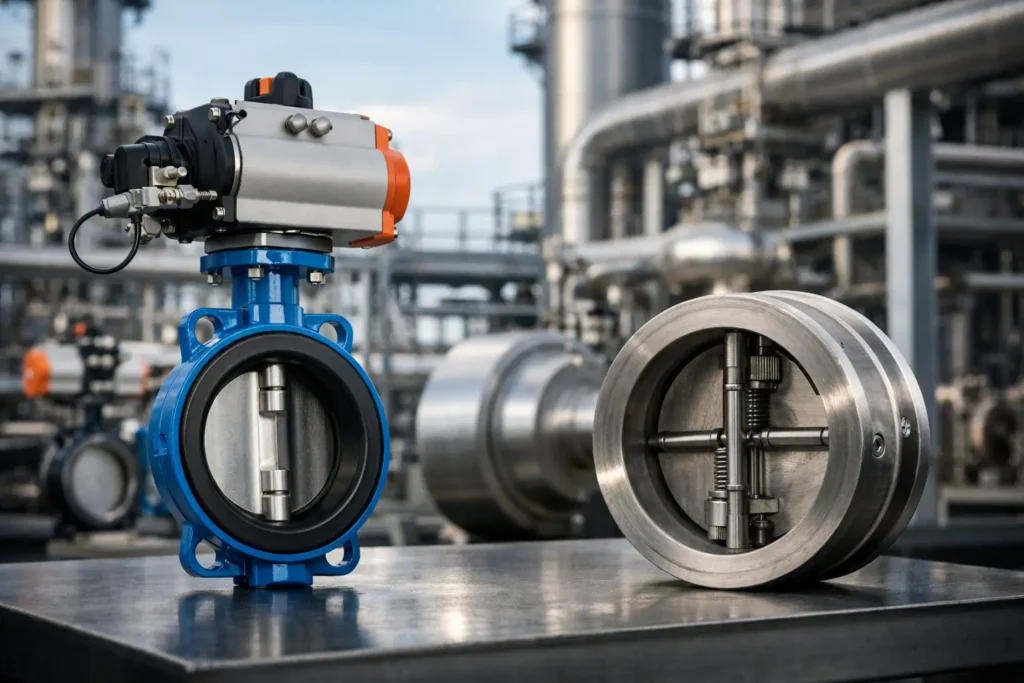

A válvula borboleta executa o bloqueio, a regulagem ou o desvio de fluxo por meio da rotação do disco. Quando automatizada, recebe um atuador pneumático, elétrico ou, em aplicações específicas, hidráulico. Esse atuador transforma um comando remoto em movimento angular controlado, dispensando a intervenção manual no ponto de instalação.
O ganho operacional é direto quando há necessidade de manobras frequentes, locais de difícil acesso, linhas pressurizadas, áreas com risco operacional ou integração com CLP, supervisório e sistemas de intertravamento. Ainda assim, automatizar não significa que toda válvula deve operar como elemento de controle contínuo. Em muitas plantas, a função principal é on-off, com abertura ou fechamento rápido e confirmação confiável de posição.
A distinção entre bloqueio e controle modulante é decisiva. Para bloqueio, um atuador pneumático com solenóide e chave de fim de curso costuma atender bem à demanda. Para modulação, a montagem requer avaliação mais rigorosa de torque, tempo de ciclo, característica de vazão, posicionador e sinal de controle, normalmente de 4 a 20 mA.
A escolha do atuador começa pelo torque real
O torque necessário para movimentar uma válvula borboleta não é fixo. Ele varia conforme o diâmetro nominal, pressão diferencial, tipo de sede, material do disco, frequência de manobra, temperatura e características do fluido. Uma válvula que abre sem dificuldade em bancada pode exigir esforço significativamente maior depois de meses em operação, especialmente quando há incrustação, partículas sólidas ou envelhecimento da vedação.
Por esse motivo, o atuador não deve ser selecionado apenas pelo torque nominal informado em uma tabela genérica. É necessário prever margem técnica para a condição mais severa de operação. O excesso sem critério também não é a resposta: um atuador superdimensionado pode elevar custos, aumentar o consumo de ar ou energia e causar esforço desnecessário em componentes mecânicos.
Nos atuadores pneumáticos, é fundamental confirmar a pressão mínima disponível na rede, e não somente a pressão de projeto do compressor. Quedas de pressão em picos de consumo, filtros saturados, linhas longas ou umidade no ar podem comprometer o fechamento da válvula. O filtro regulador adequadamente dimensionado contribui para proteger o conjunto e manter a pressão estável no ponto de uso.
Atuadores elétricos são adequados quando não há ar comprimido disponível, quando a infraestrutura elétrica é mais simples ou quando a aplicação exige controle remoto com recursos embarcados. Em contrapartida, exigem atenção à alimentação elétrica, grau de proteção, tempo de manobra, ciclos de trabalho e comportamento em falta de energia. Para processos que não podem permanecer indefinidos em uma posição, a estratégia de segurança precisa ser definida antes da compra.
Ação simples ou dupla ação
Em válvulas automatizadas pneumaticamente, a decisão entre dupla ação e retorno por mola determina como o sistema reage quando o ar de comando é interrompido. O atuador de dupla ação utiliza ar para abrir e fechar. Ele é indicado quando a posição em caso de falha pode ser mantida pelo processo, por lógica externa ou quando não há exigência de retorno automático.
Já o atuador com retorno por mola leva a válvula para uma posição pré-definida na perda de ar. A configuração pode ser normalmente fechada, normalmente aberta ou ajustada conforme a necessidade do processo. Em uma linha de produto químico, por exemplo, fechar automaticamente pode reduzir o risco de transferência indevida. Em uma linha de resfriamento, manter a passagem aberta pode ser a condição mais segura. Não existe escolha universal: existe a posição de falha tecnicamente correta para cada risco operacional.
Acessórios que transformam comando em confiabilidade
Uma válvula automatizada sem sinal de confirmação ainda deixa uma pergunta aberta para a operação: ela realmente atingiu a posição ordenada? A chave de fim de curso resolve essa questão ao enviar sinais de aberta e fechada para o painel, CLP ou supervisório. Isso permite intertravamentos, alarmes e diagnóstico mais rápido em caso de falha.
A válvula solenóide é o componente que direciona o ar para o atuador pneumático conforme o comando elétrico. Sua seleção deve considerar tensão, tipo de atuação, número de vias, ambiente de instalação e qualidade do ar de instrumentação. Falhas na solenóide, conexões inadequadas ou contaminação por umidade são causas recorrentes de indisponibilidade que podem ser evitadas com especificação e manutenção corretas.
Quando a válvula atua na regulagem de vazão, pressão ou nível, o posicionador eletropneumático recebe o sinal de 4 a 20 mA e ajusta a abertura do disco para atingir a posição solicitada. Esse recurso melhora a precisão de posicionamento e pode compensar variações de carga, atrito e pressão de alimentação. Porém, um posicionador não corrige uma válvula mal dimensionada para a vazão requerida nem elimina os efeitos de cavitação, velocidade excessiva ou incompatibilidade química da sede.
Caixas de emergência, microboxes e outros recursos de monitoramento devem ser definidos pela criticidade do ponto. Em uma linha secundária, uma configuração simples pode ser suficiente. Em um processo de alta consequência, a redundância de sinal, a indicação local e a possibilidade de manobra segura durante contingências passam a ter maior peso.
Vedação, materiais e fluido não podem ser tratados separadamente
A automação não substitui a compatibilidade de materiais. O atuador pode operar perfeitamente, mas a válvula falhará se a vedação sofrer ataque químico, deformação térmica ou desgaste prematuro. EPDM, NBR, Buna, Viton, Hypalon, silicone, neoprene e SBR apresentam comportamentos diferentes diante de produtos químicos, óleos, temperatura, abrasão e condições de limpeza.
Da mesma forma, o corpo em ferro nodular ou inox deve ser definido conforme corrosão externa, agressividade do fluido, pressão, temperatura e requisitos sanitários ou de processo. Em aplicações com sólidos, fibras ou efluentes carregados, a geometria do disco, o perfil da sede e a condição de fechamento merecem avaliação específica. O menor custo inicial pode ser anulado rapidamente por trocas repetitivas e perdas de produção.
Em válvulas borboleta wafer, inclusive em diâmetros maiores, o conjunto entre flange, válvula, atuador e acessórios precisa respeitar o espaço disponível, o suporte mecânico da tubulação e o acesso para manutenção. O peso do acionamento, principalmente em válvulas de grande porte, não deve ser transferido sem análise para a linha.
Dados indispensáveis para uma especificação correta
Uma solicitação técnica bem preparada reduz revisões, riscos de incompatibilidade e atrasos de fornecimento. Para definir uma válvula borboleta automatizada, a engenharia deve disponibilizar, no mínimo:
- diâmetro, classe de pressão, padrão de flange e posição de montagem;
- fluido, concentração, temperatura mínima e máxima e presença de sólidos;
- pressão de operação e pressão diferencial máxima na manobra;
- função da válvula, seja bloqueio, controle, desvio ou emergência;
- tipo de atuador, sinal de comando, posição de falha e acessórios requeridos.
Também é recomendável informar a frequência de ciclos, o ambiente externo, a classificação de área quando aplicável e a necessidade de testes ou documentação específica. Esses dados evitam que uma solução padronizada seja aplicada fora de sua faixa de desempenho.
Fornecimento industrial exige validação e suporte técnico
A disponibilidade de uma válvula em estoque é relevante, mas não dispensa a conferência do conjunto montado. Atuador, kit de montagem, solenóide, chave de fim de curso e posicionador devem estar compatíveis com o eixo da válvula, curso angular e torque exigido. Testes individuais ajudam a verificar a atuação, a estanqueidade e a resposta dos acessórios antes do envio.
Para compradores e equipes de manutenção, o valor está em receber uma solução que reduza intervenções futuras, tenha reposição viável e venha acompanhada de suporte técnico quando as condições de processo mudarem. A CSR Válvulas trabalha com válvulas borboleta e opções de acionamento e acessórios para atender essa necessidade de configuração aplicada, com processos orientados pela ISO 9001:2015.
Antes de liberar uma compra, vale submeter a especificação à validação conjunta de processo, manutenção e automação. Essa etapa costuma ser mais rápida e econômica do que corrigir, durante uma parada de planta, uma válvula que fecha no sentido errado, não entrega torque suficiente ou utiliza uma vedação incompatível com o fluido.
