Uma válvula que demora a responder, fecha fora de posição ou permanece aberta após uma falha de comando pode transformar uma pequena variação de processo em perda de produção, desperdício de insumos ou risco operacional. A automação em controle de fluxo é aplicada justamente para tornar a movimentação de fluidos previsível, repetível e integrada à lógica de operação da planta.
Em sistemas de água, efluentes, vapor, ar comprimido, produtos químicos, combustíveis ou polpas, automatizar não significa apenas substituir uma alavanca por um atuador. Significa selecionar o conjunto correto de válvula, vedação, acionamento, acessórios e sinal de controle para que o equipamento opere conforme as condições reais de pressão, temperatura, fluido, ciclos e criticidade do processo.
O que a automação muda no controle de fluxo
Em uma operação manual, a abertura e o fechamento dependem da intervenção do operador. Isso pode ser adequado para bloqueios pouco frequentes, linhas isoladas e pontos com baixa criticidade. Porém, quando o processo exige resposta recorrente, controle à distância, intertravamentos ou posicionamento preciso, o comando manual passa a limitar a eficiência e a segurança.
Com a automação, a válvula recebe um comando elétrico, pneumático ou eletropneumático e executa uma ação definida: abrir, fechar, modular ou assumir uma posição de segurança. O sistema pode ser integrado a CLPs, supervisórios, sensores de nível, pressão, vazão e temperatura. Dessa forma, a decisão deixa de depender exclusivamente da observação local e passa a seguir parâmetros mensuráveis do processo.
O ganho mais relevante não é somente velocidade. É a repetibilidade. Uma válvula automatizada corretamente especificada tende a reproduzir o mesmo movimento e a mesma condição de operação a cada ciclo, reduzindo variações que comprometem dosagem, transferência, enchimento, tratamento e controle de utilidades.
Componentes da automação em controle de fluxo
A confiabilidade do conjunto depende da compatibilidade entre os seus componentes. Um atuador de boa capacidade não corrige uma válvula inadequada para o fluido, assim como uma válvula bem construída pode falhar em sua função se receber um comando incompatível com a necessidade da planta.
Válvula: o elemento que suporta o processo

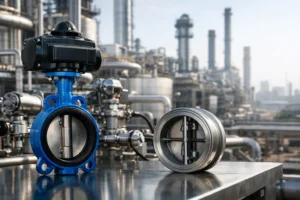

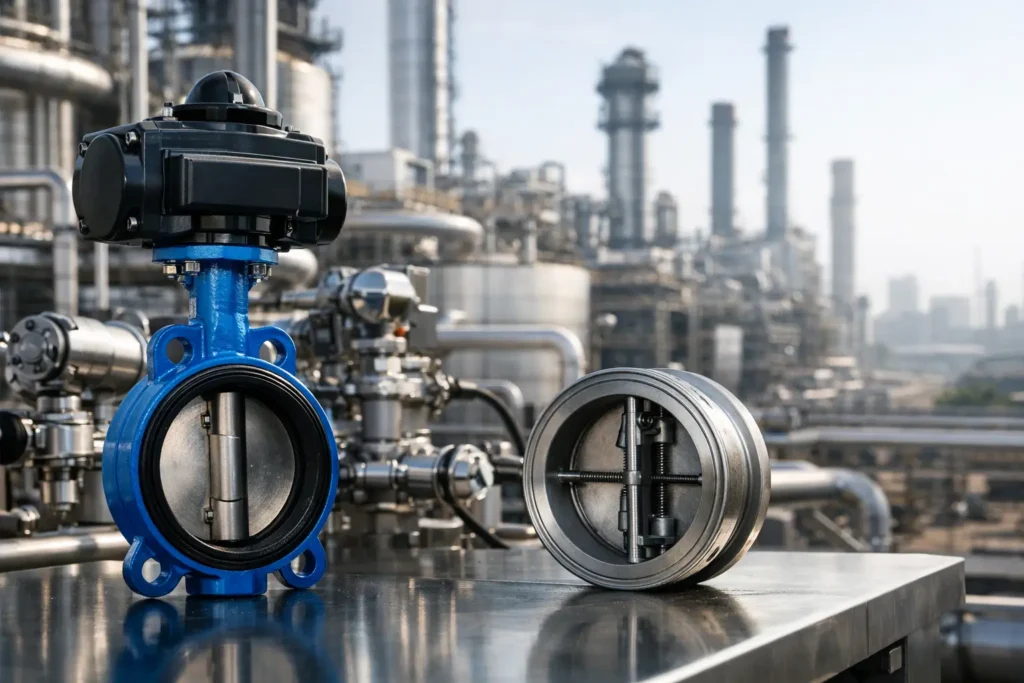

A válvula é o componente em contato direto com o fluido. Nas aplicações de bloqueio, controle de passagem e isolamento, as válvulas borboleta wafer, as válvulas borboleta bipartidas e as válvulas de retenção dupla portinhola são soluções frequentes em instalações industriais.
A escolha precisa considerar diâmetro, classe de pressão, velocidade do fluido, diferencial de pressão, temperatura e presença de sólidos ou agentes químicos. Também deve considerar o material do corpo e do disco, como ferro nodular ou aço inoxidável, além da vedação compatível com a aplicação. EPDM, NBR, Buna, Viton, Hypalon, Silicone, Neoprene e SBR apresentam comportamentos distintos diante de temperatura, abrasão, hidrocarbonetos, ozônio e produtos químicos.
Não existe vedação universal. Uma escolha econômica no momento da compra pode gerar deformação, ataque químico, vazamento ou troca prematura se não houver compatibilidade com o processo.
Atuador: a força e o movimento necessários
O atuador transforma o sinal de comando em movimento mecânico na válvula. Os modelos pneumáticos são muito utilizados quando a planta dispõe de ar comprimido de qualidade e precisa de ciclos rápidos, boa força de acionamento e integração simples com válvulas solenoides. Podem operar em dupla ação ou com retorno por mola, conforme a posição de segurança desejada.
Atuadores elétricos tendem a ser indicados quando não há rede de ar comprimido disponível ou quando o controle requer comandos elétricos diretos e determinados níveis de modulação. A definição entre atuador pneumático e elétrico depende da infraestrutura, frequência de manobras, tempo de resposta, torque requerido, filosofia de segurança e manutenção disponível no local.
O dimensionamento de torque merece atenção especial. Pressão diferencial, atrito da sede, características do fluido, incrustação e frequência de ciclos influenciam a força necessária para movimentar a válvula. Dimensionar no limite pode causar abertura incompleta, travamento e desgaste acelerado. Superdimensionar sem critério também aumenta custos e pode gerar esforços indevidos no conjunto.
Acessórios: informação, segurança e comando
Os acessórios dão inteligência operacional ao conjunto automatizado. Uma válvula solenoide controla o ar enviado ao atuador pneumático. A chave de fim de curso confirma se a válvula atingiu as posições aberta ou fechada, permitindo que o sistema supervisório identifique falhas de manobra.
O filtro regulador prepara o ar de alimentação e mantém a pressão adequada para o atuador. Esse ponto é decisivo em redes com umidade, óleo ou oscilações de pressão, fatores que reduzem a vida útil de componentes pneumáticos. Em aplicações de modulação, o posicionador eletropneumático com sinal de 4 a 20 mA ajusta a posição da válvula de acordo com o comando do processo.
Também podem ser necessários caixa de emergência, microbox e outros recursos de sinalização ou contingência. A necessidade de cada item deve ser definida pela lógica operacional, não pela tentativa de padronizar todos os pontos da planta da mesma forma.
Bloqueio ou modulação: uma definição que evita erros
Um erro recorrente é tratar qualquer válvula automatizada como válvula de controle. Há uma diferença prática entre automatizar uma válvula para abrir e fechar uma linha e utilizar esse conjunto para modular vazão.
No bloqueio on-off, a válvula trabalha normalmente em duas posições. O objetivo é liberar ou interromper o fluxo de maneira rápida e confiável. É uma configuração comum em transferência de fluidos, isolamento de equipamentos, sequências de lavagem e intertravamentos de segurança.
Na modulação, a válvula precisa assumir posições intermediárias com precisão suficiente para influenciar uma variável de processo. Nesse caso, o comportamento hidráulico da válvula, o torque em diferentes ângulos, a resolução do atuador e a atuação do posicionador precisam ser avaliados em conjunto. Uma válvula borboleta pode atender a determinadas aplicações de controle, mas seu desempenho depende da faixa de abertura, do diferencial de pressão e da precisão exigida. Para controle fino, a engenharia deve validar a característica de vazão e a estabilidade da malha.
Critérios para especificar um conjunto automatizado
A especificação técnica deve começar pelo processo, e não pelo acessório disponível em estoque. Informações como fluido, concentração, temperatura mínima e máxima, pressão de operação, pressão diferencial, diâmetro da tubulação e número estimado de ciclos são a base para selecionar o equipamento.
Também é necessário definir o que deve acontecer em falta de energia ou ar comprimido. Em uma linha de produto perigoso, a condição segura pode ser fechar. Em uma linha de refrigeração ou alívio, pode ser necessário abrir. Essa lógica determina a escolha entre dupla ação, retorno por mola e recursos adicionais de emergência.
Outro ponto é o ambiente de instalação. Áreas externas, atmosferas corrosivas, presença de poeira, lavagens frequentes e locais classificados exigem cuidados com grau de proteção, materiais, conexões e arquitetura de comando. A automação só entrega continuidade operacional quando foi pensada para o ambiente onde vai trabalhar.
Instalação e manutenção preservam o desempenho
Mesmo um conjunto corretamente selecionado pode apresentar falhas se a instalação não respeitar alinhamento de tubulação, sentido de fluxo quando aplicável, espaço para manutenção e qualidade das conexões pneumáticas ou elétricas. Tubulações desalinhadas podem transferir esforço para o corpo da válvula e prejudicar a vedação.
Na rotina de manutenção, vale acompanhar o tempo de abertura e fechamento, consumo de ar, sinais de vazamento, condição do filtro regulador, resposta dos fins de curso e estabilidade do sinal de posicionamento. Alterações nesses indicadores costumam antecipar problemas como desgaste de sede, perda de torque, contaminação na linha de ar ou falhas de instrumentação.
A substituição planejada de componentes críticos reduz a exposição a paradas não programadas. Para isso, a disponibilidade de peças e o suporte técnico do fabricante têm peso semelhante ao preço inicial do conjunto.
Automação com engenharia aplicada à necessidade da planta
A automação em controle de fluxo entrega resultado quando cada elemento é tratado como parte de um sistema. Válvula, atuador, vedação, acessórios e lógica de segurança precisam responder à mesma pergunta: como manter o processo sob controle sem criar um novo ponto de falha?
A CSR Válvulas combina fabricação nacional, processos certificados ISO 9001:2015, testes individuais e opções de customização para compor conjuntos adequados a aplicações industriais exigentes. Para manutenção, engenharia e compras, a escolha mais segura é partir dos dados reais de processo e validar a solução antes da instalação. É assim que a automação deixa de ser apenas um comando remoto e passa a proteger a continuidade da operação.
