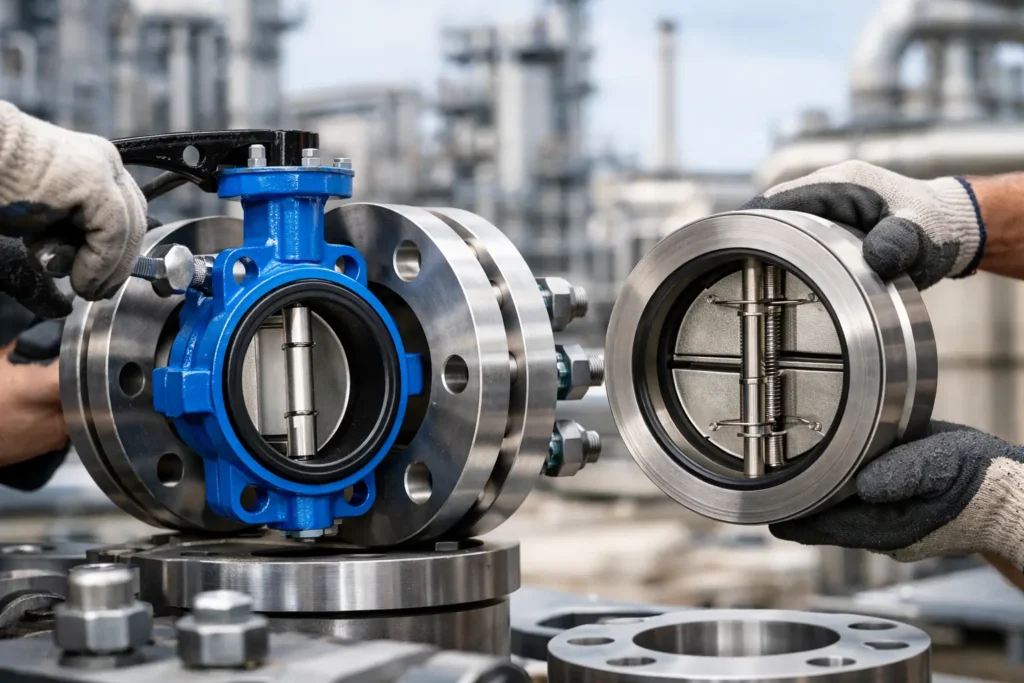

Uma montagem inadequada pode comprometer uma válvula corretamente especificada antes mesmo do início da operação. Este guia de montagem entre flanges apresenta os cuidados que preservam a vedação, evitam deformações no corpo e na sede e reduzem o risco de vazamentos, manobras pesadas e paradas não programadas em linhas industriais.
Em válvulas borboleta wafer, a instalação não é uma etapa secundária. O aperto desuniforme, o desalinhamento da tubulação ou a abertura do disco na posição errada podem danificar a vedação e limitar o desempenho do conjunto. Por isso, a montagem deve seguir um procedimento controlado, compatível com o fluido, a pressão, a temperatura e o padrão dimensional dos flanges da linha.
Antes da montagem entre flanges
A instalação começa pela conferência técnica do equipamento e da linha. Verifique se o diâmetro nominal, a classe de pressão, a furação e o padrão dos flanges são compatíveis com a válvula. Uma válvula wafer pode ser projetada para atender mais de um padrão de flange, mas essa condição deve ser confirmada na especificação fornecida pelo fabricante.
Também é necessário validar os materiais. O corpo em ferro nodular ou aço inoxidável, por exemplo, deve estar adequado ao ambiente e ao fluido conduzido. Da mesma forma, a sede em EPDM, NBR, Buna, Viton, Hypalon, silicone, neoprene, SBR ou outro elastômero precisa suportar as condições reais de processo. Temperatura, concentração química, abrasão, presença de óleos e ciclos de operação influenciam diretamente na vida útil da vedação.
Antes de posicionar a válvula, inspecione visualmente as faces dos flanges. Elas devem estar limpas, sem rebarbas, soldas salientes, corrosão acentuada, respingos ou irregularidades que possam cortar ou marcar a sede. Flanges empenados ou com faces danificadas não devem ser compensados pelo aperto excessivo dos parafusos. Essa prática transfere o problema para a válvula e aumenta a probabilidade de vazamento ou travamento.
Em linhas existentes, confirme que não há pressão residual, fluido retido ou energia acumulada. O bloqueio, a despressurização e os procedimentos de segurança da planta devem estar concluídos antes da intervenção. Em aplicações com produtos agressivos, inflamáveis ou sob alta temperatura, a liberação da linha exige atenção adicional da equipe de operação e manutenção.
Preparação da válvula e da tubulação
Uma válvula borboleta wafer deve ser instalada com o disco levemente aberto, em uma posição suficiente para manter o disco recolhido dentro do corpo. O disco não pode ficar projetado além da face da válvula durante a aproximação dos flanges. Caso isso ocorra, há risco de colisão com a face do flange, empenamento do disco e dano à sede.
Com os flanges separados, centralize a válvula entre eles utilizando os parafusos ou prisioneiros como guias. O corpo precisa permanecer concêntrico à tubulação, sem apoiar o peso da linha sobre a válvula. Quando houver desalinhamento entre os trechos de tubulação, a correção deve ser feita na própria linha, com suportes, ajustes ou adequação dos flanges. Forçar a válvula para compensar esse desalinhamento prejudica o funcionamento e pode concentrar tensões no corpo.
A tubulação deve estar adequadamente suportada nos dois lados. Válvulas não devem ser usadas como elemento estrutural para sustentar tubos, atuadores, caixas redutoras ou acessórios. Esse cuidado ganha ainda mais relevância em diâmetros maiores, em linhas com vibração e em montagens com acionamento pneumático, elétrico ou hidráulico.
Na maioria das válvulas borboleta wafer com sede elastomérica, a própria sede atua como elemento de vedação entre as faces dos flanges. Portanto, juntas adicionais normalmente não são necessárias e podem prejudicar a montagem se não forem previstas pelo projeto. Entretanto, há exceções relacionadas ao tipo de flange, acabamento da face, fluido, temperatura e orientação técnica do fabricante. Quando houver dúvida, a especificação da válvula deve prevalecer sobre uma prática genérica de campo.
Atenção à posição de instalação
A posição da haste e do atuador deve permitir operação, inspeção e manutenção sem interferências. Em linhas horizontais, a instalação com haste na posição horizontal costuma ser favorável em serviços com sólidos em suspensão, pois reduz o acúmulo de material próximo à região inferior da sede. Ainda assim, a melhor orientação depende do fluido, do regime de escoamento, do acesso e das recomendações de processo.
Em válvulas de retenção dupla portinhola, a orientação também precisa respeitar o sentido de fluxo indicado no corpo e as condições de instalação definidas para o modelo. Instalar um equipamento de retenção no sentido incorreto elimina sua função e pode expor a linha a golpes de aríete, refluxo e falhas operacionais.
Como executar o aperto corretamente
Com a válvula centralizada e os parafusos posicionados, aproxime os flanges de forma uniforme. Inicie o aperto manualmente e avance em sequência cruzada, alternando os pontos opostos. O objetivo é distribuir a carga gradualmente ao redor da sede, sem concentrar compressão em apenas uma região.
O aperto deve ocorrer em etapas. Primeiro, faça uma aproximação leve para estabilizar o conjunto. Em seguida, aplique torque progressivo em padrão cruzado até alcançar o valor definido para o diâmetro, a classe de fixação, o material dos parafusos e o projeto da válvula. A adoção de um torquímetro é recomendada sempre que o procedimento de manutenção exigir repetibilidade e controle.
Não existe um único valor de torque válido para toda montagem entre flanges. Parafusos de diferentes materiais, flanges de aço ou ferro fundido, temperaturas elevadas, pressões de operação e tipos de sede exigem critérios próprios. Apertar além do necessário pode deformar a sede elastomérica, aumentar o torque de manobra e reduzir a durabilidade. Apertar abaixo do necessário pode causar vazamentos externos, vibração e perda de estabilidade do conjunto.
Após o aperto inicial, opere a válvula lentamente de aberto para fechado e retorne à posição de abertura. Esse teste confirma que o disco possui folga interna suficiente e que não há contato anormal com os flanges ou com a tubulação. Nunca opere o disco antes de verificar seu correto posicionamento entre as faces, pois uma interferência mecânica pode causar danos imediatos.
Comissionamento e verificação de estanqueidade
A pressurização da linha deve ser gradual. Durante essa etapa, observe a região entre os flanges, o eixo, os acionamentos e os pontos de conexão. Qualquer indício de vazamento precisa ser avaliado antes de colocar o sistema em regime contínuo. Reapertos indiscriminados sob pressão não são uma solução segura e podem piorar a deformação da sede.
Verifique também o comportamento do acionamento. Uma alavanca, caixa redutora, volante ou atuador deve completar o curso sem esforço anormal, folgas excessivas ou falha de posicionamento. Em conjuntos automatizados, confirme o ajuste de chaves de fim de curso, válvula solenóide, filtro regulador, posicionador eletropneumático e demais acessórios aplicáveis ao sistema de controle.
Em serviços críticos, registre os dados da instalação: identificação da válvula, local da linha, fluido, pressão, torque aplicado, responsável pela montagem e resultado do teste de estanqueidade. Esse histórico facilita a manutenção preventiva, a análise de falhas e a rastreabilidade do ativo ao longo de sua vida operacional.
Erros que reduzem a vida útil da válvula
Os problemas mais recorrentes surgem de práticas aparentemente simples: instalar a válvula com o disco aberto demais, usar os parafusos para puxar flanges desalinhados, apertar um lado totalmente antes do outro ou aplicar torque excessivo para tentar eliminar vazamentos causados por faces danificadas. Nenhuma dessas ações corrige a causa do problema.
Outro erro é tratar toda válvula wafer como apta a trabalhar na extremidade de uma linha. Essa aplicação depende do projeto específico da válvula, da pressão e das condições de segurança. Quando houver possibilidade de desmontagem do flange a jusante, retorno de fluxo ou exposição de pessoas à linha, a engenharia deve validar se o modelo é apropriado para essa condição.
A especificação correta e a montagem disciplinada formam um único sistema de confiabilidade. Válvulas fabricadas com controle de qualidade, materiais adequados e testes individuais, como as soluções fornecidas pela CSR Válvulas, entregam seu melhor desempenho quando são instaladas sem improvisos. Na prática, reservar alguns minutos para alinhar, apertar e testar corretamente é uma das medidas mais efetivas para proteger a continuidade da operação.
