Uma válvula pode passar no teste de pressão e ainda criar um problema relevante na montagem. Um flange desalinhado, uma face fora de paralelismo ou uma dimensão de face a face incompatível são suficientes para gerar esforço na tubulação, comprometer a vedação e antecipar falhas. Por isso, a inspeção dimensional de válvulas é uma etapa decisiva para garantir que o equipamento entregue desempenho real no campo, e não apenas conformidade aparente na bancada.
Para equipes de engenharia, manutenção e suprimentos, essa verificação reduz incertezas antes da instalação. Ela confirma se o produto fabricado corresponde ao desenho aprovado, às normas aplicáveis e às condições mecânicas previstas para a linha de processo.
O que é inspeção dimensional de válvulas
A inspeção dimensional é o conjunto de medições e verificações realizado para confirmar as características geométricas de uma válvula. O processo avalia dimensões funcionais, tolerâncias de fabricação, posicionamento de furos, interfaces de montagem e demais pontos definidos em desenho técnico, ficha de inspeção ou norma de referência.
Não se trata apenas de medir o diâmetro nominal. Em válvulas borboleta wafer, por exemplo, a compatibilidade com os flanges da tubulação depende de fatores como o diâmetro externo do corpo, o padrão e o posicionamento dos furos de fixação, a espessura do conjunto e a geometria da sede. Em uma válvula de retenção dupla portinhola, também entram em análise as dimensões que asseguram abertura adequada dos discos e passagem compatível com a instalação.
A abrangência da inspeção depende do tipo de válvula, do diâmetro, da classe de pressão, do material, do acionamento e do nível de criticidade do processo. Uma aplicação em saneamento pode demandar controles diferentes de uma linha petroquímica, offshore ou de vapor. O princípio, porém, permanece o mesmo: validar que cada interface mecânica funcionará conforme especificado.
Por que pequenas variações causam grandes impactos
Em sistemas industriais, tolerâncias existem porque nenhum processo de fabricação é absolutamente isento de variação. O problema começa quando uma variação ultrapassa o limite aceitável ou quando dimensões aparentemente secundárias interferem na montagem e na operação.
Uma distância face a face incorreta pode exigir adaptação na tubulação ou introduzir tensões indevidas durante o aperto dos flanges. Furos fora de posição dificultam a instalação e podem levar a montagens forçadas. Uma flange com superfície inadequada pode prejudicar a compressão uniforme da vedação. Em válvulas com atuador, desalinhamentos entre haste, eixo, suporte e acionamento podem produzir torque irregular, desgaste acelerado e dificuldade de manobra.
Esses desvios raramente ficam restritos ao momento da instalação. Uma válvula instalada sob esforço mecânico tende a sofrer mais com ciclos de abertura e fechamento, vibração, variações térmicas e pressão do fluido. A consequência pode aparecer como vazamento externo, perda de estanqueidade, desgaste prematuro da sede ou parada não programada.
Para o comprador técnico, a questão também é financeira. Corrigir uma incompatibilidade antes do envio é muito diferente de identificar o problema com a equipe mobilizada, a linha parada e a obra dependente de uma solução imediata.
Dimensões que exigem controle na inspeção
O plano de inspeção deve partir da documentação técnica do fornecimento. Não existe uma lista única válida para qualquer válvula, mas alguns pontos são recorrentes e precisam ser avaliados com critério.
Interfaces com a tubulação
Nas válvulas wafer, são verificadas as medidas externas do corpo, o diâmetro nominal, o padrão dos furos e sua posição em relação ao centro da válvula. Também é necessário conferir a compatibilidade com a norma de flange aplicável, que pode variar conforme o projeto da planta.
A distância face a face merece atenção especial. Essa dimensão determina o espaço ocupado pela válvula entre os flanges e influencia diretamente a intercambiabilidade em substituições ou ampliações de linha. Em operações com equipamentos existentes, uma diferença pequena pode inviabilizar uma troca rápida.
Corpo, disco, sede e eixo
A geometria interna afeta o comportamento do fluxo e a capacidade de fechamento. Conforme o projeto, são avaliados o diâmetro de passagem, a centralização do disco, as folgas funcionais, a concentricidade do eixo e o assentamento da sede.
Em válvulas borboleta, a relação entre disco e vedação é particularmente sensível. Uma montagem fora de especificação pode elevar o torque de operação, causar atrito excessivo ou comprometer a estanqueidade. Isso se torna ainda mais relevante quando a válvula utiliza vedações como EPDM, NBR, Viton, silicone, neoprene ou outros elastômeros selecionados conforme o fluido e a temperatura de trabalho.
Acionamento e acessórios
Quando a válvula é fornecida com alavanca, caixa redutora, volante ou atuador, a inspeção deve verificar a interface de montagem e a condição de acionamento. O objetivo é confirmar que a abertura e o fechamento ocorram sem interferências, com curso adequado e indicação coerente de posição.
Para conjuntos automatizados, itens como válvula solenóide, chave de fim de curso, filtro regulador, posicionador eletropneumático e caixa de emergência precisam estar corretamente instalados e compatíveis com a configuração aprovada. A dimensão, nesse caso, está ligada à funcionalidade do conjunto inteiro, não somente ao corpo da válvula.
Como a inspeção dimensional é executada
Uma inspeção confiável começa pela rastreabilidade. O inspetor deve identificar a válvula, conferir o número do pedido, o desenho aplicável, a revisão do documento e os requisitos do cliente. Medir corretamente uma peça contra um desenho desatualizado não gera conformidade.

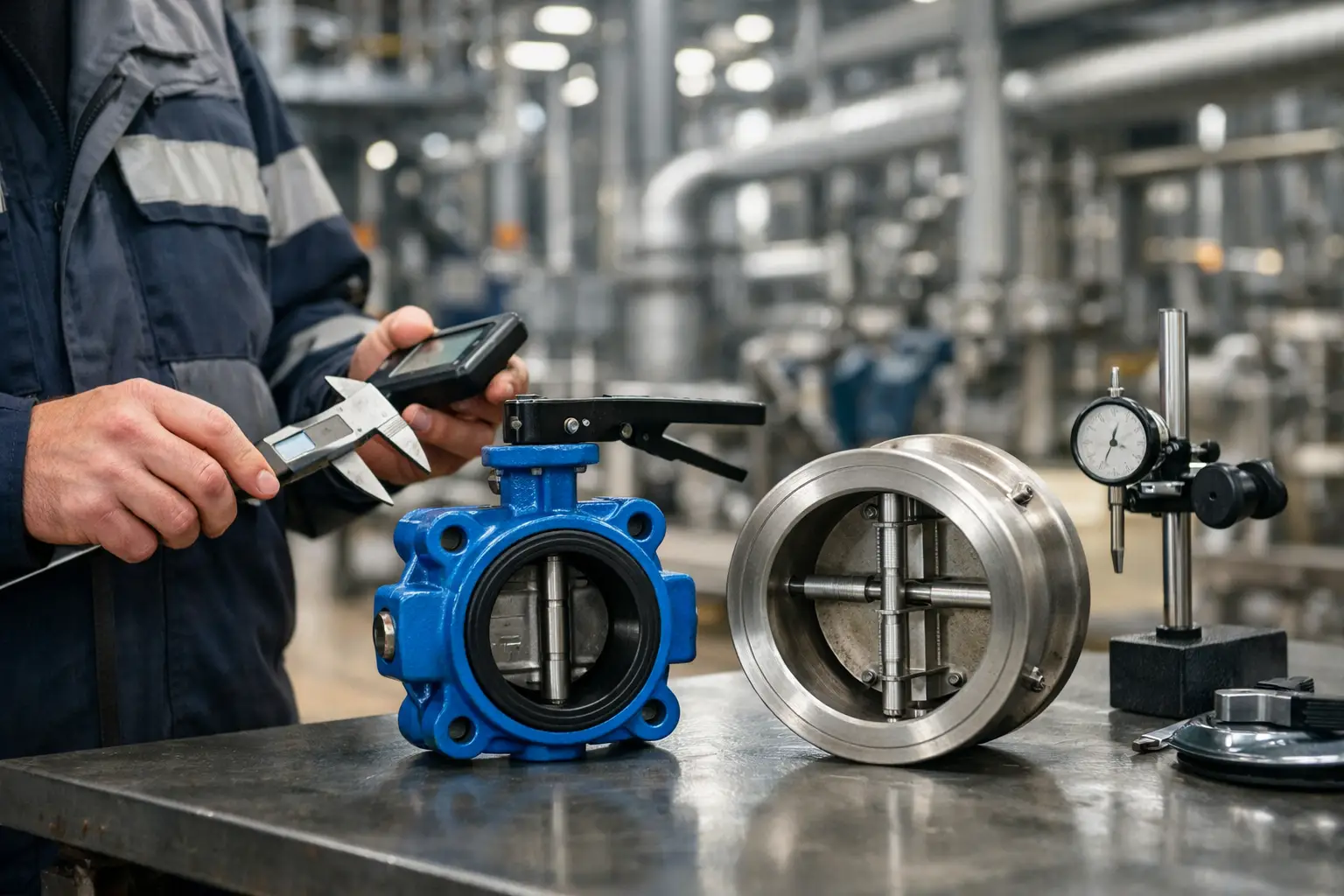

As medições podem utilizar paquímetros, micrômetros, trenas, medidores de profundidade, calibradores passa-não-passa, súbitos, relógios comparadores e dispositivos específicos. Para peças de maior porte ou geometrias mais exigentes, instrumentos de medição por coordenadas e gabaritos dedicados podem ser necessários. O método deve ser proporcional à tolerância requerida e à criticidade da característica verificada.
Além do instrumento, importa a disciplina de medição. Superfícies limpas, ponto de apoio definido, temperatura controlada quando aplicável e equipamentos calibrados evitam resultados distorcidos. O registro dos valores obtidos permite comparar a fabricação com as tolerâncias previstas e sustenta a liberação do produto.
Em alguns fornecimentos, o cliente pode solicitar acompanhamento de inspeção, relatório dimensional ou critérios de aceitação específicos. Esse alinhamento deve ocorrer antes da produção, especialmente em válvulas especiais, materiais diferenciados, configurações automatizadas ou aplicações de alto risco operacional.
Inspeção dimensional e teste hidrostático não são a mesma coisa
O teste hidrostático verifica a resistência do corpo e a estanqueidade da válvula sob pressão definida. Ele é essencial, mas responde a uma pergunta diferente da inspeção dimensional. Uma válvula pode não apresentar vazamentos no teste e, ainda assim, ter uma interface de flange incompatível, um curso inadequado ou uma dimensão externa fora do especificado.
Da mesma forma, uma peça dimensionalmente correta precisa comprovar seu desempenho de vedação e resistência. Os dois controles se complementam dentro de um sistema de qualidade consistente. Separá-los é um erro comum quando a análise se concentra apenas em um certificado ou em um único ensaio.
A qualidade de uma válvula industrial é formada pelo conjunto: matéria-prima adequada, controle de fabricação, dimensões dentro de tolerância, montagem correta, teste individual e documentação compatível com o fornecimento. Quando uma dessas etapas falha, o desempenho em campo fica exposto.
O que avaliar ao especificar uma válvula
A melhor inspeção é aquela planejada desde a especificação. O cliente deve informar não apenas o diâmetro nominal e o tipo de válvula, mas também o padrão de flange, a pressão de operação, o fluido, a temperatura, o material requerido, o tipo de vedação e o acionamento desejado.
Também vale definir se há dimensões críticas de instalação, restrições de espaço, necessidade de intercambiabilidade ou exigência de documentação de qualidade. Em uma substituição, fotos, desenhos da linha e dados da válvula existente ajudam a reduzir riscos de incompatibilidade. Quando a aplicação envolve fluido abrasivo, corrosivo ou temperaturas elevadas, a seleção de material e sede precisa ser analisada junto com as condições geométricas.
A CSR Válvulas trabalha com controle de fabricação orientado por processos certificados ISO 9001:2015, combinando linhas padronizadas e configurações sob necessidade de aplicação. Esse cuidado permite que a solução seja avaliada não apenas pelo modelo da válvula, mas por sua compatibilidade efetiva com o sistema onde será instalada.
A dimensão certa protege a continuidade operacional
A inspeção dimensional não é uma formalidade de fábrica. Ela protege o cronograma de montagem, reduz intervenções corretivas e contribui para que a válvula opere sem esforços indevidos ao longo de sua vida útil. Em ativos onde uma falha de controle de fluxo significa perda de produção, risco ambiental ou custo elevado de manutenção, esse controle ganha valor direto.
Antes de liberar uma válvula para instalação, vale tratar cada dimensão crítica como parte do desempenho esperado. Uma peça bem especificada, fabricada sob controle e verificada com método oferece mais do que encaixe na tubulação: oferece previsibilidade para a operação.
