Uma escolha inadequada entre válvula borboleta versus esfera pode parecer um detalhe de compra, mas costuma aparecer mais tarde como perda de carga excessiva, desgaste de vedação, dificuldade de acionamento ou parada não programada. Para sistemas industriais, a decisão deve partir das condições reais de processo, e não apenas do diâmetro nominal ou do preço inicial do componente.
A válvula borboleta e a válvula esfera podem executar funções de bloqueio e, em determinadas configurações, de controle de vazão. Entretanto, elas possuem geometrias, limitações e custos operacionais diferentes. Entender essas diferenças é o caminho para especificar uma solução que mantenha a continuidade da operação e reduza intervenções de manutenção.

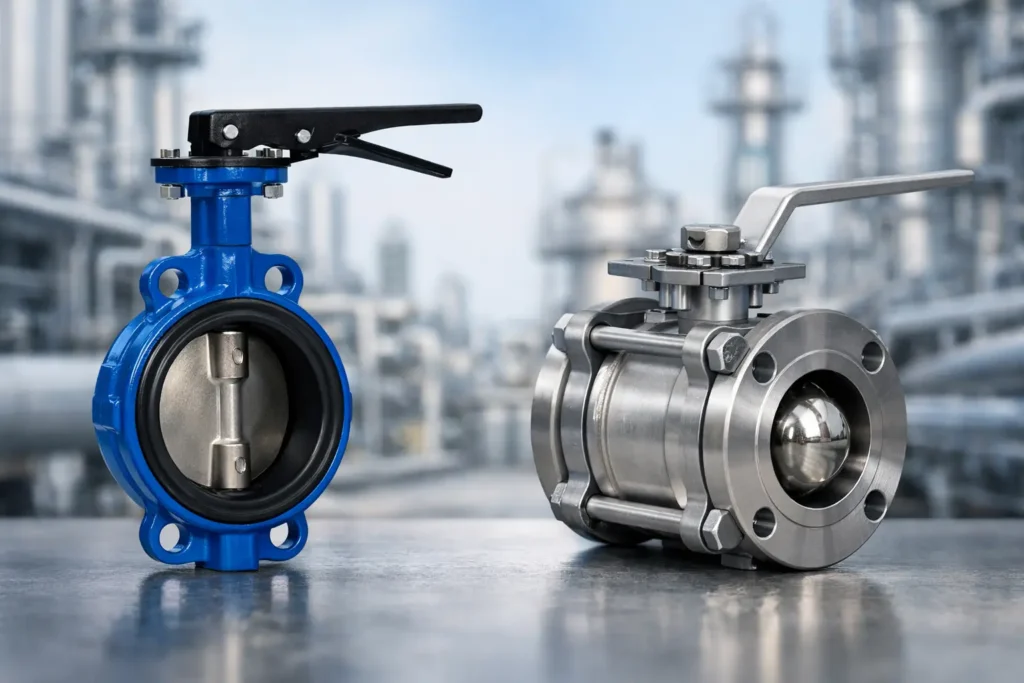

Válvula borboleta versus esfera: o que muda no processo
A válvula borboleta controla o fluido por meio de um disco que gira em torno de um eixo. Na posição aberta, o disco permanece dentro da passagem do fluido. Já a válvula esfera utiliza uma esfera perfurada que gira para alinhar ou interromper a passagem. Quando é de passagem plena, sua abertura interna pode se aproximar do diâmetro da tubulação.
Essa diferença construtiva determina boa parte do desempenho de cada modelo. A válvula esfera de passagem plena tende a oferecer menor perda de carga quando totalmente aberta, uma característica relevante em linhas nas quais a eficiência hidráulica é crítica. Por outro lado, a válvula borboleta apresenta corpo compacto, menor peso e instalação mais simples, sobretudo em diâmetros médios e grandes.
Em uma linha de 2 polegadas, por exemplo, uma válvula esfera pode ser uma solução recorrente para bloqueio rápido e estanqueidade elevada. Em uma adutora de 20 ou 30 polegadas, a massa, o espaço disponível, o custo e o torque necessário tornam a válvula borboleta uma alternativa tecnicamente mais racional em muitas aplicações. Não existe uma vencedora universal. Existe a válvula adequada ao envelope de operação.
Perda de carga e capacidade de vazão
O disco da válvula borboleta cria uma restrição permanente mesmo quando a válvula está totalmente aberta. Em redes de bombeamento, essa característica precisa entrar no cálculo de perda de carga e no dimensionamento energético do sistema. Isso não significa que a válvula borboleta seja inadequada para grandes vazões. Ela é amplamente utilizada nessas condições, desde que seu coeficiente de vazão e a velocidade do fluido sejam considerados no projeto.
A válvula esfera de passagem plena apresenta menor obstrução interna e pode ser vantajosa quando cada redução de pressão tem impacto direto no desempenho do processo. Esse benefício, porém, deve ser avaliado junto com o diâmetro, a classe de pressão, o material e o sistema de acionamento. Em grandes bitolas, uma esfera pode exigir uma estrutura consideravelmente mais pesada e cara.
Bloqueio, regulagem e estanqueidade
Para bloqueio on-off, ambas podem atender muito bem quando corretamente selecionadas. A vedação da válvula esfera costuma oferecer excelente estanqueidade em aplicações compatíveis com os materiais de sede e corpo. Ela é frequente em linhas que exigem abertura e fechamento rápido, desde que a compatibilidade química e térmica seja validada.
A válvula borboleta também pode proporcionar vedação eficiente com a combinação correta entre sede, disco e fluido. Vedações em EPDM, NBR, Buna, Viton, Hypalon, silicone, neoprene e outros elastômeros atendem faixas distintas de temperatura, concentração química e condições de serviço. Escolher a vedação apenas pela disponibilidade pode reduzir de forma significativa a vida útil do conjunto.
Para controle de vazão, a análise deve ser ainda mais cuidadosa. Uma válvula borboleta pode ser utilizada em modulação com atuador e posicionador, mas a faixa de controle útil, a velocidade do fluido, a pressão diferencial e a estabilidade requerida precisam ser avaliadas. A válvula esfera convencional não é automaticamente uma válvula de controle preciso. Em estrangulamento prolongado, a geometria da esfera e da sede pode sofrer erosão, cavitação ou desgaste prematuro, dependendo do serviço.
Quando a válvula borboleta é a escolha mais eficiente
A válvula borboleta se destaca em linhas de maior diâmetro, especialmente quando o projeto exige baixo peso, face a face reduzido e facilidade de montagem entre flanges. Modelos wafer ocupam pouco espaço e são úteis em redes de água, tratamento de efluentes, utilidades industriais, sistemas de incêndio, sucroenergético e outras aplicações com grande volume de fluido.
Também é uma escolha consistente quando a planta precisa padronizar componentes e simplificar a manutenção. O conjunto pode ser fornecido com alavanca, volante, caixa redutora ou atuadores pneumáticos, elétricos e hidráulicos, conforme o esforço de operação, a frequência de manobra e o nível de automação desejado.
Em válvulas de maior porte, a caixa redutora reduz o esforço manual e proporciona operação mais controlada. Quando a válvula integra uma malha automatizada, acessórios como válvula solenoide, chave de fim de curso, filtro regulador, posicionador eletropneumático, caixa de emergência e microbox podem ser definidos conforme a lógica operacional da planta.
A seleção de uma borboleta exige atenção especial ao material do corpo e do disco. Ferro nodular pode atender diversas aplicações industriais e de saneamento, enquanto o inox tende a ser necessário diante de determinados agentes corrosivos ou requisitos sanitários. A compatibilidade não depende apenas do fluido principal: temperatura, concentração, ciclos de limpeza, partículas suspensas e atmosfera externa também influenciam a especificação.
Quando a válvula esfera faz mais sentido
A válvula esfera é frequentemente indicada para diâmetros menores, bloqueio rápido e condições em que a baixa perda de carga é prioritária. Modelos de passagem plena podem favorecer linhas de processo, transferência de fluidos e circuitos que precisam evitar restrições internas relevantes.
Ela também pode ser adequada a fluidos limpos e aplicações que demandam repetibilidade no fechamento. Ainda assim, há limites práticos. Fluidos com sólidos, incrustações ou alta viscosidade podem se acumular em cavidades da válvula, dificultando a manobra ou comprometendo a vedação. Em alguns serviços abrasivos, a esfera e as sedes podem sofrer desgaste acelerado.
O torque também merece atenção. Pressão diferencial elevada, diâmetro maior e condições de vedação podem elevar o esforço necessário para acionamento. A especificação do atuador não deve considerar somente o torque nominal da válvula. É necessário prever margem para o torque de partida, para condições de processo e para o envelhecimento natural dos componentes de vedação.
Critérios técnicos antes de emitir a requisição
A melhor especificação nasce de dados de processo completos. Antes de definir o tipo de válvula, a engenharia, manutenção ou suprimentos deve validar alguns pontos que alteram diretamente o desempenho e a vida útil:
- fluido, concentração, presença de sólidos e características abrasivas ou corrosivas;
- pressão de operação, pressão diferencial e eventuais picos de pressão;
- temperatura mínima e máxima, incluindo ciclos térmicos;
- diâmetro da linha, padrão de flange, classe de pressão e espaço de instalação;
- função da válvula: bloqueio, controle, isolamento de equipamento ou emergência;
- frequência de manobra, tipo de acionamento e necessidade de sinalização de posição;
- requisito de estanqueidade, política de manutenção e disponibilidade de peças de reposição.
Esses dados evitam decisões simplificadas, como instalar uma esfera apenas porque oferece passagem plena ou escolher uma borboleta somente pelo custo inicial. Uma válvula com menor preço de aquisição pode gerar o maior custo quando exige parada, desmontagem frequente ou substituição antecipada.
Atenção a fluidos agressivos e sólidos
Em sistemas químicos, petroquímicos e de tratamento de efluentes, a compatibilidade entre fluido e materiais deve ser tratada como requisito de segurança e não como opção. Uma sede em EPDM pode ser adequada para determinadas condições de água e efluentes, mas não para todos os hidrocarbonetos. Da mesma forma, uma vedação em Viton pode suportar condições que outros elastômeros não suportam, sem que isso elimine a necessidade de analisar temperatura e concentração.
Quando há sólidos em suspensão, o comportamento do fluido perto da sede ganha relevância. Partículas abrasivas podem atacar o assento da borboleta e comprometer a vedação ao longo do tempo. Em válvulas esfera, sólidos podem se alojar em regiões internas e interferir na operação. A solução pode envolver alteração de materiais, revestimentos, velocidade de linha, posição de montagem ou até a escolha de outra tecnologia de válvula.
Manutenção, testes e continuidade operacional
A confiabilidade não depende apenas do desenho da válvula. Ela também está ligada ao controle de fabricação, à qualidade dos materiais, aos testes individuais e à capacidade do fornecedor de responder quando a planta precisa de reposição ou assistência técnica.
Para compradores industriais, vale avaliar se o fabricante consegue adaptar corpo, disco, sede, acionamento e acessórios às condições da aplicação. Em operações críticas, peças padronizadas em estoque e suporte técnico ágil reduzem o tempo entre a identificação do problema e a retomada segura da linha. A CSR Válvulas atua nesse modelo, combinando fabricação nacional, processos certificados pela ISO 9001:2015, testes individuais e opções de customização para aplicações industriais específicas.
A manutenção preventiva deve observar sinais como aumento de torque, vazamento externo, perda de estanqueidade, dificuldade de manobra, vibração e desgaste de componentes de acionamento. Esses indícios não devem ser tratados apenas quando a válvula deixa de operar. Uma inspeção programada permite corrigir o problema antes que ele se transforme em indisponibilidade de processo.
A decisão entre borboleta e esfera fica mais segura quando a pergunta deixa de ser qual válvula é melhor e passa a ser qual configuração protege melhor a operação. Com os dados de processo corretos e uma especificação tecnicamente disciplinada, a válvula deixa de ser um ponto de risco e passa a contribuir para a estabilidade que a planta precisa manter todos os dias.
