Em uma linha de recalque, o fluxo reverso pode transformar uma parada de bomba em perda de produção, sobrecarga mecânica e risco de vazamento. O entendimento do funcionamento da válvula de retenção dupla portinhola é decisivo para evitar que esse componente seja tratado apenas como um item qualquer. Sua função é automática, mas seu desempenho depende diretamente da pressão, da velocidade do fluido, da posição de montagem e da especificação correta.
A válvula de retenção dupla portinhola, permite a passagem do fluido em um único sentido e bloqueia o retorno quando ocorre inversão de diferencial de pressão. É uma solução compacta, frequentemente aplicada entre flanges, para redes de água, efluentes, vapor, ar comprimido, produtos químicos e outros fluidos compatíveis com os materiais construtivos.
Como funciona a válvula de retenção dupla portinhola

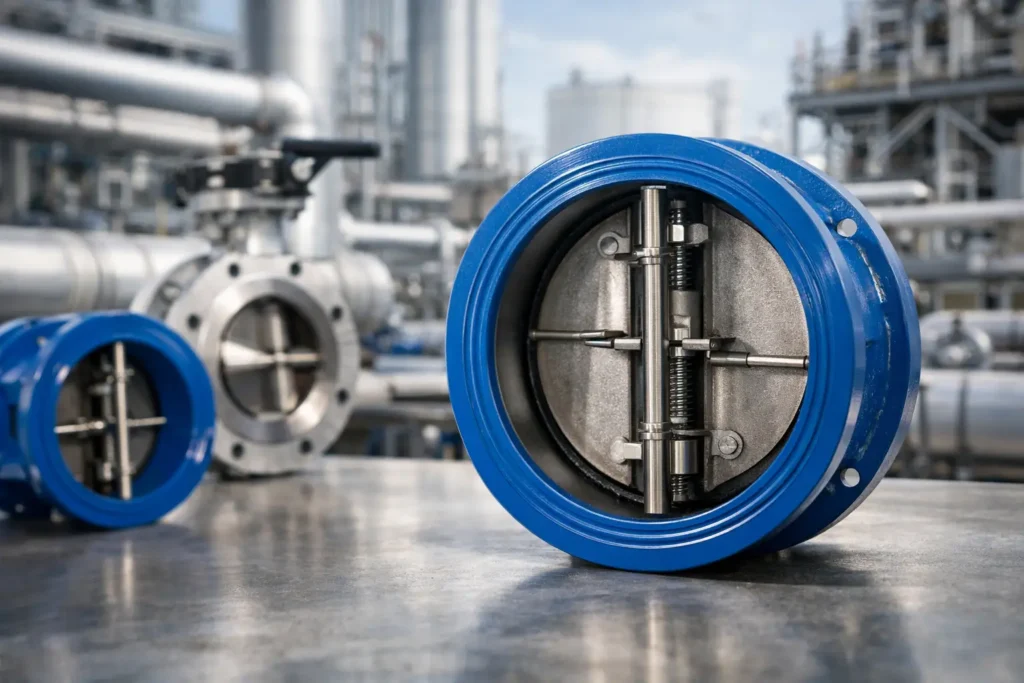

O conjunto interno é formado por duas portinholas semicirculares articuladas em um eixo central. Quando o fluido avança no sentido previsto, a pressão a montante vence a força das molas e o peso das portinholas, abrindo as placas. Assim, o fluido atravessa a válvula com uma perda de carga associada à geometria interna, ao grau de abertura e à vazão do sistema.
Quando a vazão diminui ou tenta se inverter, as molas conduzem o fechamento das portinholas. Com o retorno do fluido, a pressão a jusante atua sobre as placas e reforça a vedação contra a sede. O fechamento ocorre em dois estágios: inicialmente pela ação mecânica das molas e, em seguida, pela pressão reversa do próprio processo.
Esse princípio reduz o curso de fechamento em comparação com válvulas de retenção de portinhola única. Como cada placa percorre um arco menor, a resposta tende a ser mais rápida. Na prática, isso pode contribuir para limitar os efeitos do golpe de aríete, especialmente em linhas com bombas e variações frequentes de regime. Entretanto, nenhuma válvula elimina o golpe de aríete por si só. O resultado depende da inércia da coluna de fluido, do tempo de parada da bomba, do perfil da tubulação e das condições hidráulicas da instalação.
O que mantém as portinholas fechadas
Em condição estática, as molas mantêm as placas encostadas na sede. Esse detalhe é relevante em linhas de baixa pressão diferencial, nas quais o peso das portinholas de uma válvula convencional pode retardar o fechamento. A força das molas deve ser compatível com a aplicação: uma mola excessivamente rígida aumenta a pressão necessária para abrir a válvula; uma mola insuficiente pode comprometer a velocidade de resposta no fechamento.
Por isso, a pressão de abertura, conhecida como cracking pressure, deve ser avaliada no projeto. Em sistemas por gravidade, redes de baixa vazão ou processos com pressão limitada, uma válvula dimensionada sem esse cuidado pode permanecer parcialmente fechada e gerar perda de carga maior do que a prevista.
Por que esse tipo de retenção é usado em processos industriais
A configuração de dupla portinhola oferece uma relação eficiente entre dimensão, peso e capacidade de retenção. Em diâmetros maiores, a construção wafer reduz espaço de instalação e simplifica o manuseio entre flanges. Isso é particularmente útil em casas de bombas, skids, estações de tratamento, utilidades industriais e linhas com restrição de layout.
Outro benefício está na menor massa móvel das duas placas em relação a uma portinhola única de mesmo diâmetro. Menor massa tende a significar menor inércia durante o fechamento. Ainda assim, a seleção deve considerar o comportamento hidráulico real. Uma válvula com resposta rápida é desejável em muitas linhas de recalque, mas pode exigir análise adicional em processos sujeitos a pulsação, baixa velocidade ou sólidos em suspensão.
A solução também permite diferentes combinações de corpo, disco, eixo, sede e molas. Ferro nodular costuma atender aplicações industriais de água e utilidades com condições adequadas de pressão e temperatura. Inox pode ser indicado quando há necessidade superior de resistência à corrosão ou compatibilidade com determinados produtos. Para a vedação, opções como EPDM, NBR, Buna, Viton, Hypalon, Silicone, Neoprene e SBR devem ser definidas conforme fluido, temperatura, concentração química e ciclos de operação.
Critérios que definem uma especificação correta
Selecionar uma válvula apenas pelo diâmetro nominal e pela classe de pressão é um erro recorrente. A compatibilidade dimensional é o ponto de partida, não o encerramento da análise. O comprador técnico e o engenheiro responsável precisam avaliar o conjunto da aplicação.
O fluido determina materiais e tipo de sede. Água limpa, água com cloro, efluente, óleo, ar comprimido, vapor e soluções químicas têm comportamentos diferentes quanto à corrosão, abrasão, temperatura e ataque à elastomeria. Uma sede inadequada pode apresentar endurecimento, inchamento, fissuras ou perda de estanqueidade antes da vida útil esperada.
A vazão e a velocidade influenciam tanto a abertura quanto a estabilidade das portinholas. Velocidade muito baixa pode manter as placas em posição intermediária, provocando vibração, ruído e desgaste prematuro. Velocidade excessiva eleva a perda de carga e pode aumentar os esforços sobre componentes internos. Quando há sólidos ou fibras no fluido, o risco de acúmulo na região de vedação também precisa entrar na decisão.
A pressão e a temperatura de operação devem ser consideradas simultaneamente. A elevação de temperatura pode alterar o comportamento dos elastômeros e reduzir limites admissíveis em relação à condição ambiente. Também é necessário confirmar a norma de flange, a face a face disponível, o sentido de fluxo e a classe de pressão do sistema.
Em uma requisição técnica bem elaborada, devem constar, no mínimo, o diâmetro, fluido, temperatura mínima e máxima, pressão de operação e projeto, vazão normal e máxima, posição de instalação, padrão dos flanges e materiais desejados. Essas informações reduzem retrabalho e aumentam a segurança da seleção.
Instalação: detalhes que afetam o desempenho
A seta gravada no corpo da válvula deve apontar para o sentido normal do fluxo. Parece elementar, mas uma montagem invertida impede a operação e pode bloquear completamente a linha. A centralização entre flanges também é indispensável, pois desalinhamentos podem interferir no movimento das portinholas ou impor esforços indevidos ao corpo.
Em tubulações horizontais, a válvula costuma operar adequadamente com o eixo em posição horizontal, permitindo abertura equilibrada das duas placas. Em linhas verticais, a instalação é geralmente indicada para fluxo ascendente. Já em fluxo descendente, a gravidade pode atuar contra a dinâmica de fechamento e a viabilidade deve ser confirmada para o modelo e a condição hidráulica específicos.
A proximidade com curvas, tês, reduções, válvulas de controle e descargas de bomba merece atenção. Perturbações intensas no perfil de velocidade podem causar instabilidade nas portinholas. Quando o arranjo permitir, trechos retos antes e depois da válvula favorecem um fluxo mais uniforme. Também é recomendável verificar se há espaço para inspeção e substituição, especialmente em linhas críticas.
O aperto dos parafusos dos flanges deve seguir sequência cruzada e torque compatível com a junta e os materiais envolvidos. Excesso de aperto não melhora necessariamente a vedação e pode deformar elementos de sede em certas construções. A estanqueidade depende do conjunto flange, junta, alinhamento, acabamento das faces e torque aplicado.
Manutenção e sinais de atenção
A válvula de retenção dupla portinhola não exige acionamento manual para abrir ou fechar. Não deve, portanto, ser confundida com uma válvula de bloqueio ou controle. Sua manutenção é orientada pela criticidade do processo, pelo histórico operacional e pela qualidade do fluido.
Ruído de batida durante a parada da bomba, vibração contínua, queda de pressão acima do esperado, retorno de fluxo ou vazamento a jusante são sinais que exigem avaliação. As causas podem envolver sede desgastada, depósitos nas placas, fadiga das molas, eixo com desgaste, operação fora da faixa de vazão ou transitórios hidráulicos não previstos no projeto.
Em paradas programadas, vale inspecionar a liberdade de movimento das portinholas, a condição da sede, a integridade das molas e a presença de incrustações. Em aplicações químicas, corrosivas ou abrasivas, a frequência dessa verificação deve ser maior. Trocar o componente somente após uma falha completa pode custar muito mais do que uma intervenção planejada, sobretudo quando a válvula protege bombas e equipamentos de processo.
Fabricação e suporte para aplicações críticas
Para sistemas industriais, a confiabilidade começa antes da instalação. Controle de materiais, repetibilidade dimensional, inspeção de montagem e testes individuais são etapas que reduzem a probabilidade de falhas em campo. Quando a aplicação foge do padrão, a capacidade de adequar materiais, vedações e características construtivas evita adaptações improvisadas na planta.
A CSR Válvulas fornece válvulas de retenção dupla portinhola para condições industriais que exigem continuidade operacional, com processos alinhados à ISO 9001:2015 e suporte técnico para especificação. Para quem compra, mantém ou projeta uma linha, a decisão mais segura é tratar a válvula como parte do desempenho hidráulico do sistema, e não como um componente isolado. Uma especificação bem conduzida protege o processo justamente no momento em que o fluxo tenta voltar.
