Na hora de especificar uma válvula industrial, existe uma tentação bastante comum: se uma válvula maior consegue suportar a vazão necessária, por que não escolher um tamanho acima e trabalhar com folga? O problema aparece quando a instalação começa a operar. Uma válvula superdimensionada pode passar boa parte do tempo quase fechada, dificultar o controle da vazão e trabalhar fora da faixa em que apresenta o comportamento esperado. Em algumas aplicações, o excesso de capacidade também pode aumentar custos e trazer dificuldades para o acionamento. O ponto não é que uma válvula maior seja sempre inadequada. A questão é quanto da capacidade da válvula será efetivamente utilizada durante a operação. O que significa uma válvula estar superdimensionada? Uma válvula está superdimensionada quando sua capacidade é muito maior do que a exigida pelas condições reais de operação. Isso pode acontecer de várias maneiras. O projetista pode escolher o equipamento apenas pelo diâmetro da tubulação, considerar somente a vazão máxima ou simplesmente optar por um modelo maior como margem de segurança. Em uma aplicação de bloqueio, isso pode ter consequências diferentes de uma aplicação de controle. Uma válvula que precisa apenas interromper o fluxo pode ter requisitos distintos daquela que permanece parcialmente aberta para regular a vazão. Por isso, não basta comparar o DN da tubulação com o DN da válvula. É preciso olhar para a função que o equipamento desempenha. Por que uma válvula grande demais pode prejudicar o controle? Imagine uma válvula projetada para trabalhar com uma vazão muito superior à que a linha normalmente recebe. Durante a operação, ela pode permanecer com uma abertura pequena para atingir a vazão desejada. O problema é que, em determinadas configurações, pequenas mudanças na posição da válvula podem provocar alterações perceptíveis no fluxo. O operador ou o sistema de automação passa a ter menos espaço útil para fazer ajustes. É parecido com tentar regular a velocidade de um veículo usando apenas pequenos movimentos do acelerador: quanto mais sensível for a resposta, mais difícil pode ser manter uma condição estável. Em processos que exigem controle contínuo, essa característica merece atenção. Uma válvula superdimensionada pode ficar quase sempre fechada Esse é um dos sinais mais fáceis de perceber em campo. Suponha que uma válvula tenha capacidade para uma vazão máxima de 1.000 m³/h, enquanto o processo normalmente trabalha próximo de 200 m³/h. Dependendo do tipo de válvula e das condições de pressão, ela poderá operar em uma posição muito próxima do fechamento durante grande parte do tempo. Isso não significa automaticamente que haverá uma falha. O problema está na faixa de operação disponível. Quando a válvula trabalha sempre próxima de uma das extremidades, a capacidade de ajuste pode ficar limitada. Se a vazão do processo variar, pode faltar uma faixa intermediária confortável para compensar essas mudanças. É por isso que o dimensionamento deve considerar a vazão normal, e não somente o maior valor que eventualmente aparecerá na instalação. O diâmetro da tubulação não resolve o dimensionamento Um dos caminhos mais comuns para o superdimensionamento é simplesmente repetir o diâmetro da tubulação. Uma linha DN 8, por exemplo, pode levar alguém a concluir que a válvula precisa obrigatoriamente ser DN 8. Só que o tamanho da tubulação é apenas uma das informações usadas na especificação. Vazão, pressão diferencial, temperatura, características do fluido e função da válvula também precisam entrar na análise. Em uma válvula utilizada para controle, a capacidade hidráulica do equipamento tem papel ainda mais importante. O objetivo não é simplesmente fazer a válvula “caber” na tubulação. É fazer com que ela tenha capacidade compatível com o processo. Quais problemas uma válvula superdimensionada pode causar? Os efeitos variam de acordo com a aplicação, mas alguns problemas aparecem com frequência. Controle de vazão mais difícil Quando a válvula é muito grande para a vazão que precisa controlar, ela pode operar em uma faixa de abertura pequena. Isso reduz o espaço disponível para ajustes. Em um processo que precisa manter uma vazão estável, essa característica pode gerar oscilações ou exigir correções constantes. Operação fora da faixa ideal Todo equipamento possui condições nas quais seu funcionamento é mais adequado. Uma válvula que trabalha permanentemente próxima do fechamento pode não aproveitar corretamente sua capacidade de controle. A situação fica mais evidente quando a vazão sofre variações ao longo do dia. Maior custo de aquisição Uma válvula de maior diâmetro normalmente envolve mais material e pode ter custo superior. O mesmo pode acontecer com componentes associados, como atuadores, conexões e acessórios. Se aquela capacidade extra não for necessária, o investimento adicional pode não trazer um benefício proporcional. Atuador maior O tamanho da válvula também pode influenciar o dimensionamento do sistema de acionamento. Dependendo da construção e das condições de operação, um conjunto maior pode exigir um atuador com características diferentes. Isso aumenta a importância de avaliar válvula e acionamento como um conjunto, em vez de selecionar cada componente isoladamente. Maior espaço para instalação Em algumas instalações industriais, espaço é um recurso limitado. Uma válvula maior pode exigir mais área para montagem, manutenção e movimentação do atuador. Em linhas próximas a equipamentos, estruturas ou passarelas, alguns centímetros podem fazer diferença na acessibilidade. Superdimensionamento é sempre um problema? Não. Essa distinção é importante porque “válvula maior” e “válvula superdimensionada” não são sinônimos. Existem aplicações em que uma capacidade maior é necessária. Também há projetos nos quais condições futuras de operação precisam ser consideradas. O problema surge quando o equipamento fica muito acima das necessidades do processo sem uma justificativa técnica. Uma margem de projeto pode fazer sentido. Uma margem exagerada pode produzir um equipamento que opera constantemente fora da faixa desejada. A pergunta correta é: qual é a razão técnica para utilizar esse tamanho? E se a vazão máxima for muito maior que a vazão normal? Essa é uma das situações que mais exigem cuidado. Imagine uma linha que trabalha normalmente com 300 m³/h, mas pode chegar a 800 m³/h em uma condição específica. Dimensionar a válvula exclusivamente para os 800 m³/h pode fazer com que ela opere muito distante da

Uma linha de processo pode ter 8 polegadas de diâmetro e, ainda assim, não ser correto simplesmente comprar uma válvula de 8 polegadas. O mesmo vale para uma bomba que trabalha com vazão variável: dimensionar a válvula apenas pela condição nominal pode fazer o equipamento operar mal justamente nos momentos de menor ou maior demanda. Esse tipo de erro costuma aparecer depois da instalação. A válvula trabalha quase sempre estrangulada, a perda de carga fica acima do esperado, o acionamento exige mais torque ou o controle de vazão se torna instável. Por isso, dimensionar uma válvula industrial não significa apenas descobrir qual é o DN da tubulação. É preciso relacionar vazão, velocidade, pressão, fluido, função da válvula e condições reais de operação. O diâmetro da tubulação define o tamanho da válvula? Ele é um ponto de partida, mas não resolve sozinho o dimensionamento. O diâmetro nominal da tubulação informa a dimensão da linha, enquanto a válvula precisa ser escolhida considerando o comportamento do fluido naquele trecho. Uma tubulação de 10″ pode receber uma válvula de 10″, por exemplo, mas a confirmação depende da vazão, da velocidade desejada, da pressão disponível e da função que o equipamento terá. A diferença fica clara em uma aplicação de controle. Imagine uma linha que precisa transportar 500 m³/h. Se a válvula for grande demais para essa vazão, ela pode permanecer praticamente fechada durante boa parte da operação. O resultado pode ser uma faixa de controle pequena, dificultando ajustes precisos. Se for pequena demais, a restrição aumenta e pode elevar a perda de carga. O sistema passa a exigir mais energia para transportar o mesmo volume de fluido. O objetivo do dimensionamento é encontrar uma faixa em que a válvula trabalhe de maneira compatível com o processo. Quais informações são necessárias para dimensionar uma válvula? Antes de escolher o diâmetro, é preciso reunir os dados da linha. Quanto mais variável for o processo, menos seguro é trabalhar apenas com um único valor de vazão. A vazão mínima, normal e máxima é uma das informações mais importantes. Ela mostra como a válvula deverá se comportar ao longo da operação, e não apenas em um ponto específico. Também entram na análise a pressão de entrada e saída, temperatura, densidade e viscosidade do fluido, além da presença de sólidos ou características corrosivas. O tipo de válvula também muda os critérios. Uma válvula utilizada somente para bloqueio não será analisada exatamente como uma válvula que passa horas trabalhando em posição intermediária para controlar vazão. Na prática, uma solicitação técnica costuma precisar de: Em aplicações mais específicas, outros dados podem ser necessários. Vazão é o ponto de partida A vazão representa quanto fluido precisa passar pela linha em determinado período. Pode ser expressa, por exemplo, em m³/h, L/min ou kg/h, dependendo do processo. O problema é que olhar somente para a vazão máxima pode levar a uma escolha inadequada. Considere uma linha que opera normalmente entre 100 e 500 m³/h. Dimensionar a válvula apenas para os 500 m³/h pode resultar em um equipamento que trabalha fora da faixa mais eficiente quando a planta está operando a 100 ou 150 m³/h. Por isso, o dimensionamento precisa considerar a faixa operacional completa. Esse cuidado é especialmente importante em processos com grande variação de produção, partidas e paradas frequentes ou operações em diferentes regimes. A velocidade do fluido também interfere Dois sistemas podem transportar a mesma vazão usando diâmetros diferentes, mas a velocidade do fluido será diferente. Quando o diâmetro diminui, a velocidade tende a aumentar para uma mesma vazão. Quando o diâmetro aumenta, a velocidade tende a cair. Essa relação interfere na perda de carga, no desgaste e no comportamento do sistema. Em uma aplicação com água limpa, por exemplo, a análise pode ser relativamente simples. Já em uma linha com lodo, polpa ou outros fluidos com sólidos, uma velocidade muito baixa pode favorecer a deposição de partículas, enquanto uma velocidade elevada pode aumentar a abrasão dos componentes. Por isso, não existe uma velocidade universal que possa ser aplicada a todas as válvulas industriais. O valor adequado depende do fluido e do processo. O que acontece quando a válvula é subdimensionada? Uma válvula subdimensionada cria uma restrição maior do que aquela prevista para a instalação. Na prática, isso pode elevar a perda de carga e exigir maior pressão para manter determinada vazão. Dependendo do processo, também pode aumentar a velocidade local do fluido e a solicitação sobre os componentes. Em uma linha de bombeamento, por exemplo, uma perda de carga adicional pode alterar o ponto de operação da bomba. O problema não é simplesmente “a válvula ficou pequena”. É que o conjunto inteiro passa a trabalhar em condições diferentes das previstas no projeto. Em aplicações com líquidos, também pode ser necessário investigar riscos associados à cavitação quando a combinação entre pressão, velocidade e características do fluido cria condições favoráveis ao fenômeno. E quando a válvula é grande demais? O sobredimensionamento também traz problemas. Uma válvula muito grande para a vazão real pode trabalhar quase sempre próxima da posição fechada. Em aplicações de controle, isso reduz a faixa útil de operação e pode dificultar a regulagem. Imagine um operador tentando ajustar uma vazão pequena em uma válvula cuja capacidade foi escolhida para uma vazão várias vezes maior. Pequenas mudanças na posição do disco podem produzir alterações relativamente grandes no fluxo, dificultando encontrar uma condição estável. O resultado pode ser uma operação com ajustes constantes, mesmo quando a válvula está tecnicamente funcionando. Por isso, aumentar o diâmetro “para garantir” não é necessariamente uma decisão mais segura. Dimensionamento para bloqueio é diferente de dimensionamento para controle Essa distinção muda bastante a análise. Se a válvula será utilizada apenas para abrir ou fechar a linha, o objetivo principal é garantir passagem adequada quando aberta e bloqueio quando fechada, respeitando os limites de pressão, temperatura e materiais. Já uma válvula de controle precisa operar em diferentes posições. Nesse caso, o diâmetro deve ser analisado em conjunto com a característica de vazão da válvula, a faixa de

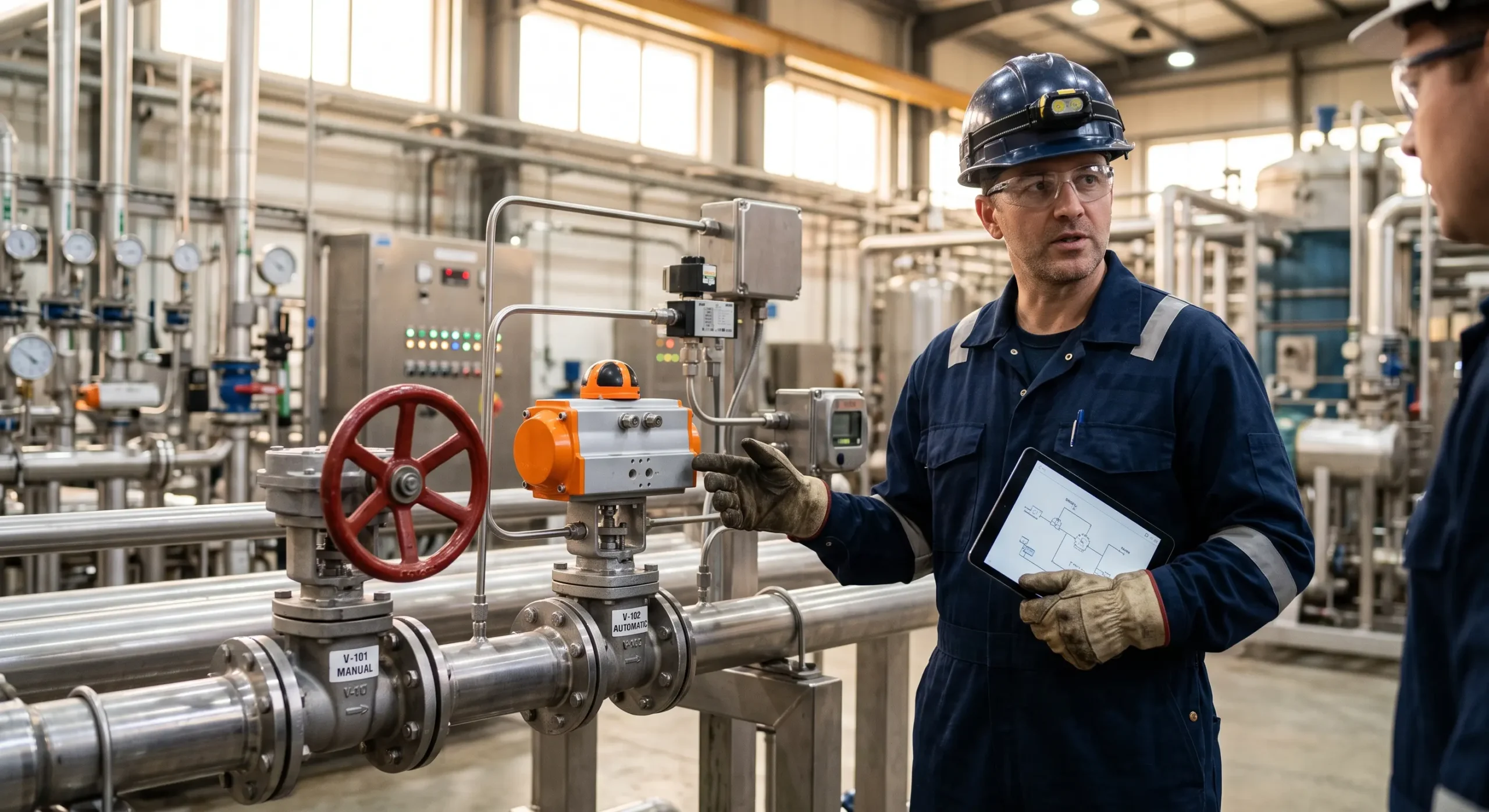

Imagine uma linha de produção em que uma válvula precisa ser aberta e fechada dezenas de vezes durante o turno. Enquanto o operador percorre a instalação para fazer cada manobra manualmente, outra parte do processo espera. Agora pense no caso oposto: uma válvula acionada uma ou duas vezes por semana recebe um sistema automático completo, com atuador e acessórios de controle. Nos dois casos, existe uma pergunta simples que costuma aparecer tarde demais no projeto: a válvula deve ser manual ou automática? A resposta depende da rotina da instalação. Frequência de acionamento, posição da válvula, acesso ao equipamento, necessidade de resposta rápida e características do processo pesam muito mais nessa escolha do que uma preferência pelo acionamento manual ou automático. Quando uma válvula manual faz sentido? Em uma tubulação de difícil acesso, uma válvula manual pode deixar de ser prática. Já em uma linha localizada ao lado do operador, utilizada ocasionalmente para isolamento, ela pode cumprir perfeitamente sua função sem a necessidade de um atuador. O acionamento manual costuma ser utilizado em aplicações nas quais a válvula permanece em uma posição durante grande parte do tempo e as manobras acontecem apenas em situações específicas, como manutenção, limpeza ou isolamento de determinados trechos da tubulação. Um exemplo comum é uma válvula instalada para bloquear uma linha que só precisa ser fechada durante uma intervenção programada. Se essa operação acontece poucas vezes ao ano e o equipamento está acessível, automatizar o acionamento pode acrescentar componentes sem resolver um problema real. A simplicidade também pesa. Uma válvula manual não depende de alimentação elétrica, rede de ar comprimido ou sistema de comando para realizar a abertura e o fechamento. Quando o acionamento automático começa a fazer diferença? A situação muda quando a válvula precisa executar movimentos frequentes ou obedecer a comandos do processo. Imagine uma instalação na qual determinada válvula precisa abrir parcialmente, fechar e voltar a abrir em diferentes etapas da produção. Fazer essas operações manualmente exige a presença de alguém no local e torna o tempo de cada manobra dependente da intervenção do operador. Com um atuador para válvula industrial, o movimento pode ser comandado pelo sistema de automação. Dependendo da configuração, a válvula pode receber comandos remotos, participar de uma sequência automática ou responder às condições medidas por outros instrumentos da planta. A automação ganha ainda mais sentido quando várias válvulas precisam operar em conjunto. Em vez de depender de uma sequência manual, o sistema pode executar os comandos conforme a lógica definida para o processo. Manual x automático: a diferença está na operação A comparação não deve ser reduzida a “manual é simples” e “automático é melhor”. Cada alternativa resolve um tipo de necessidade. Critério Acionamento manual Acionamento automático Frequência de manobra Baixa Média ou alta Operação remota Não Sim, dependendo do sistema Necessidade de energia Não Pode exigir energia elétrica ou ar comprimido Integração à automação Limitada Possível Presença do operador Geralmente necessária Pode ser dispensada na manobra Complexidade do conjunto Menor Maior Aplicações com comandos repetitivos Menos indicada Mais adequada O ponto central é entender como a válvula será utilizada depois que sair do projeto e entrar na rotina da fábrica. O acesso à válvula também deve entrar na conta Nem sempre o problema está na frequência de acionamento. Uma válvula pode ser operada poucas vezes, mas estar instalada em um ponto alto, dentro de uma área restrita ou distante do local onde o operador acompanha o processo. Nesses casos, cada manobra exige deslocamento, acesso físico e tempo de operação. Se a posição da válvula torna a intervenção manual difícil, o acionamento automático pode ser considerado mesmo com uma frequência relativamente baixa. O contrário também acontece. Uma válvula instalada em um ponto de fácil acesso, utilizada esporadicamente e destinada apenas ao bloqueio pode não justificar automação. E quando a válvula precisa controlar a vazão? Aqui existe uma diferença importante. Uma válvula utilizada somente para abrir ou fechar uma linha tem uma necessidade de acionamento diferente de uma válvula que precisa assumir posições intermediárias para controlar o fluxo. Em uma operação de bloqueio, o comando pode ser essencialmente binário: aberta ou fechada. Em uma aplicação de controle, a posição da válvula passa a fazer parte do processo. O sistema pode precisar movimentá-la para diferentes posições conforme a vazão, pressão ou outra variável monitorada. Nessa situação, a seleção do conjunto deve considerar o tipo de atuador, o torque exigido pela válvula e a estratégia de controle adotada. Que tipo de atuador pode ser utilizado? A escolha do atuador depende das características da válvula e da infraestrutura disponível na planta. Os atuadores pneumáticos utilizam ar comprimido para movimentar a válvula e são comuns em instalações industriais que já possuem uma rede pneumática disponível. Os atuadores elétricos utilizam energia elétrica e podem ser interessantes quando a instalação não dispõe de ar comprimido ou quando a aplicação exige determinadas características de controle e integração. Há ainda diferentes configurações de atuação, como sistemas de simples e dupla ação, cada uma adequada a determinadas condições de operação. O dimensionamento não deve ser feito apenas olhando o tamanho nominal da válvula. O torque necessário para realizar a manobra é um dos dados fundamentais para selecionar o atuador. O que acontece se o atuador for subdimensionado? Esse é um ponto que merece atenção durante a especificação. Se o atuador não tiver capacidade suficiente para movimentar a válvula nas condições reais de operação, podem surgir dificuldades para abrir ou fechar o equipamento. O problema pode aparecer principalmente em determinadas condições de pressão, temperatura ou após períodos prolongados de operação. Por isso, o cálculo deve considerar o torque exigido pela válvula e uma margem adequada às características da aplicação. Também não faz sentido escolher um atuador muito maior simplesmente por precaução. O conjunto precisa ser compatível com a válvula e com a dinâmica do processo. Automação não significa apenas apertar um botão Quando uma válvula é automatizada, o atuador é apenas uma parte do conjunto. Dependendo da aplicação, podem entrar na configuração componentes como válvulas solenóides, posicionadores, filtros

Em processos industriais que trabalham com temperaturas elevadas, a escolha da válvula precisa considerar muito mais do que o diâmetro da tubulação. Temperatura, pressão, tipo de fluido, materiais construtivos e sistema de vedação são alguns dos fatores que influenciam diretamente o desempenho e a vida útil do componente. Uma válvula para alta temperatura deve ser especificada de acordo com as condições reais de operação. Uma escolha inadequada pode provocar vazamentos, desgaste prematuro, dificuldades de acionamento e até interrupções no processo. Neste artigo, você vai entender os principais critérios para especificar uma válvula industrial destinada a aplicações com temperaturas elevadas. O que caracteriza uma aplicação de alta temperatura? Não existe uma única temperatura que determine quando uma aplicação é considerada de alta temperatura. O limite depende do tipo de válvula, dos materiais utilizados na fabricação e das características do processo. Em uma instalação industrial, é importante analisar a temperatura normal de operação e também eventuais picos térmicos. Processos que trabalham com vapor, gases aquecidos, óleos térmicos e outros fluidos em temperaturas elevadas exigem componentes compatíveis com essas condições. Além da temperatura do fluido, deve-se considerar a temperatura externa do ambiente e a frequência dos ciclos térmicos. Aquecimentos e resfriamentos repetidos podem provocar dilatações e contrações dos componentes, afetando a vedação e o funcionamento da válvula. Por que a temperatura é importante na escolha da válvula? A temperatura pode alterar as propriedades dos materiais utilizados na válvula. Metais, elastômeros, plásticos e outros materiais possuem limites específicos de temperatura de trabalho. Quando esses limites são ultrapassados, podem ocorrer problemas como: Por isso, a especificação deve considerar a temperatura em conjunto com as demais condições do processo. 1. Analise o tipo de fluido O primeiro passo é identificar exatamente qual fluido passa pela válvula. Água, vapor, óleo térmico, gases, produtos químicos e fluidos abrasivos apresentam comportamentos diferentes e podem exigir materiais construtivos específicos. Também é importante avaliar características como: Uma válvula adequada para água quente, por exemplo, pode não ser a solução apropriada para outro fluido submetido à mesma temperatura. 2. Verifique a temperatura máxima de operação Não basta considerar apenas a temperatura média do processo. A especificação deve levar em conta a temperatura máxima à qual a válvula estará submetida. Se o processo opera normalmente a uma determinada temperatura, mas apresenta picos superiores durante partidas, paradas ou determinadas etapas da produção, esses eventos também precisam fazer parte da análise. Essa informação é fundamental para selecionar corretamente o corpo, os componentes internos e principalmente os elementos de vedação. 3. Escolha corretamente os materiais Os materiais utilizados na construção da válvula precisam ser compatíveis com a temperatura e com o fluido. O corpo e os componentes metálicos devem apresentar resistência adequada às condições térmicas e mecânicas do processo. Da mesma forma, materiais utilizados em sedes, juntas e outros elementos precisam suportar a temperatura de trabalho sem perder suas características. A escolha do material não deve ser feita apenas com base em uma tabela de temperatura. Compatibilidade química, pressão, frequência de operação e características do fluido também devem ser consideradas. 4. Dê atenção especial à vedação A vedação é um dos pontos mais críticos em aplicações de alta temperatura. Alguns materiais de vedação podem perder propriedades quando submetidos continuamente a temperaturas acima de sua faixa recomendada. Isso pode resultar em endurecimento, deformação, perda de elasticidade ou deterioração do material. Por isso, é necessário verificar qual tecnologia de vedação é adequada para a aplicação. Em processos com temperaturas elevadas, soluções com componentes metálicos ou materiais especificamente desenvolvidos para altas temperaturas podem ser necessárias, dependendo das condições de operação. 5. Considere a pressão simultaneamente Temperatura e pressão não devem ser analisadas separadamente. Em muitas aplicações industriais, o aumento da temperatura também influencia a pressão do processo e os limites de trabalho dos materiais. Por esse motivo, a especificação deve considerar a combinação entre: temperatura + pressão + fluido + material + condição de operação. Uma válvula pode apresentar determinada capacidade de pressão em uma condição de temperatura e ter limites diferentes quando submetida a temperaturas superiores. 6. Avalie a dilatação térmica Quando uma válvula é submetida a temperaturas elevadas, seus componentes podem sofrer dilatação. Esse fenômeno precisa ser considerado especialmente em aplicações que passam por ciclos frequentes de aquecimento e resfriamento. A dilatação diferencial entre materiais também pode influenciar o funcionamento da válvula. Dependendo do projeto e das condições de operação, isso pode afetar o torque, a vedação e a movimentação dos componentes internos. Por isso, aplicações com ciclos térmicos intensos merecem uma análise técnica específica. 7. Verifique o sistema de acionamento A temperatura também pode influenciar a escolha do sistema de acionamento da válvula. Em instalações com temperaturas elevadas, a transferência de calor pela haste ou pelo corpo da válvula pode afetar componentes próximos, especialmente quando existe um atuador instalado diretamente sobre o equipamento. Dependendo da aplicação, pode ser necessário considerar soluções construtivas que mantenham o sistema de acionamento dentro de condições adequadas de trabalho. Além disso, o torque necessário para movimentar a válvula deve ser corretamente avaliado nas condições reais de operação. 8. Considere a frequência de operação Uma válvula que permanece aberta ou fechada durante longos períodos está sujeita a condições diferentes de uma válvula que realiza dezenas ou centenas de ciclos diariamente. A frequência de acionamento influencia o desgaste dos componentes e deve fazer parte da especificação. Em aplicações com operação frequente, é importante avaliar: Esses fatores ajudam a definir uma solução mais adequada para a rotina do processo. Quais válvulas podem ser utilizadas em alta temperatura? A escolha do tipo de válvula depende da função que ela desempenha no sistema. Válvulas borboleta, por exemplo, podem ser utilizadas em diferentes aplicações industriais de controle e bloqueio, desde que sua construção e seus materiais sejam adequados às condições específicas do processo. Outros tipos de válvulas também podem ser empregados em aplicações de alta temperatura, dependendo de fatores como pressão, vazão, fluido, necessidade de controle e características da instalação. Portanto, não existe uma válvula universal para alta temperatura. A solução deve ser definida a partir
