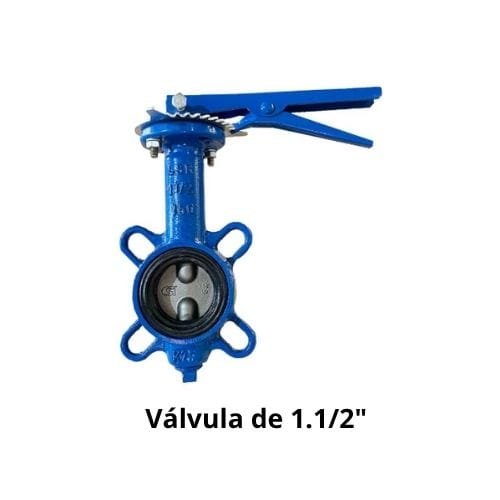

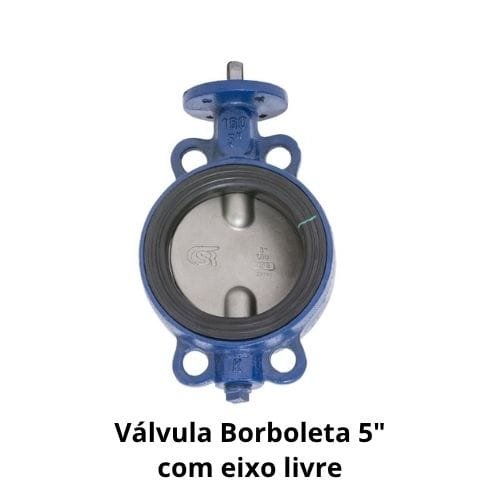

A válvula borboleta tipo wafer com vedação em EPDM é a configuração mais utilizada em redes de água, saneamento e climatização. O EPDM é um elastômero com excelente resistência à água quente e fria, ao vapor de baixa pressão, ao ozônio e às intempéries, o que garante vedação estanque e longa vida útil em linhas de serviço contínuo. Fabricada no Brasil pela CSR Válvulas sob certificação ISO 9001, de 1.1/2″ a 36″.
O EPDM é uma borracha sintética de cadeia saturada, o que lhe confere resistência superior ao envelhecimento por ozônio, oxigênio e raios ultravioleta. Na sede de uma válvula borboleta, isso significa elasticidade preservada mesmo após anos de ciclos de abertura e fechamento.
É compatível com água potável e bruta, água quente, vapor saturado de baixa pressão, soluções alcalinas, ácidos e bases diluídos, álcoois e glicóis. Não deve ser aplicado com óleos minerais, graxas, combustíveis ou hidrocarbonetos — nesses casos, a indicação é NBR ou VITON.
Estanqueidade bidirecional em água. A sede em EPDM envolve o corpo e o disco, dispensando juntas adicionais entre flanges e garantindo vedação sem vazamento nos dois sentidos de fluxo.
Resistência ao envelhecimento. Ozônio, UV e intempéries praticamente não afetam o material, o que torna a válvula adequada a instalações externas e a reservatórios expostos.
Tolerância a água quente e vapor de baixa pressão. Trabalha continuamente até 120 °C, faixa que cobre a maioria dos circuitos de aquecimento e HVAC.
Custo-benefício. Por ser a vedação padrão da linha CSR, tem o menor prazo de entrega e o melhor custo entre os elastômeros disponíveis.
controle de fluxo em redes de distribuição, adutoras e boosters de recalque, com estanqueidade total mesmo em serviço intermitente.
manobra de filtros, decantadores e linhas de água bruta, com resistência a hipoclorito em dosagem residual.
isolamento de tanques, elevatórias e linhas de retorno de lodo, com boa tolerância a pH alcalino.
bloqueio e regulagem em circuitos de água gelada, água quente e torres de resfriamento, até 120 °C.
linhas de hidrantes, sprinklers e reservatórios, onde a válvula fica anos fechada sem perder elasticidade da sede.
redes de distribuição, pivôs e estações de bombeamento, com resistência a UV em instalações a céu aberto.
linhas de água de processo, água clarificada e soluções químicas diluídas de branqueamento.
circuitos de água de processo e limpeza CIP com soluções alcalinas diluídas.
-40 °C a +120 °C (picos de até 140 °C em vapor de baixa pressão)
Água fria, quente e potável; vapor saturado de baixa pressão; soluções alcalinas; ácidos e bases diluídos; álcoois, glicóis e cetonas; ar; ozônio e exposição ao tempo.
Óleos minerais, graxas, combustíveis, diesel, querosene, hidrocarbonetos aromáticos e solventes derivados de petróleo.
– Ferro nodular; – CF8; – CF8M; – WCB; Inox – Outros sob consulta.
– Aço inox CF8 (304); – Aço inox CF8M (316); – Aço carbono WCB; – Ferro nodular; – Outros sob consulta.
– EPDM (padrão de linha); – Faixa: -40 °C a +120 °C; – Água, vapor de baixa pressão e químicos diluídos; – Outras sob consulta.

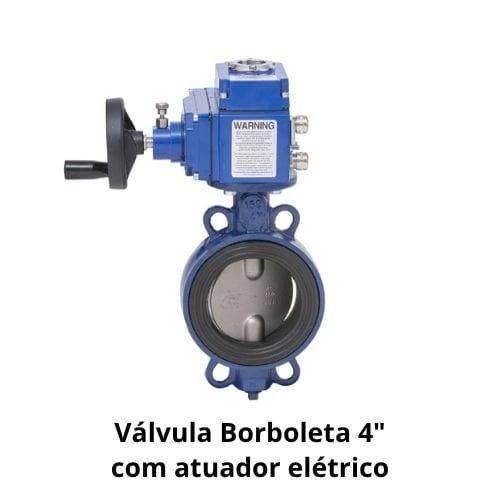

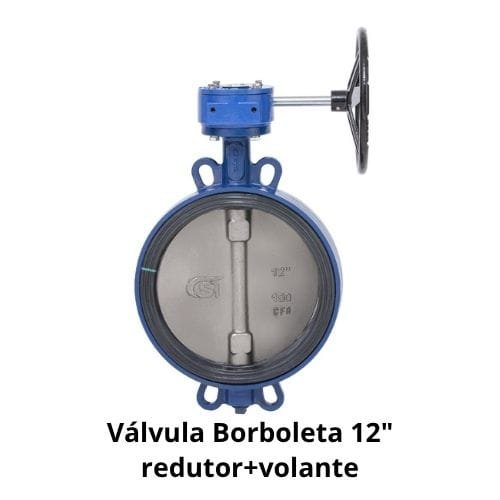

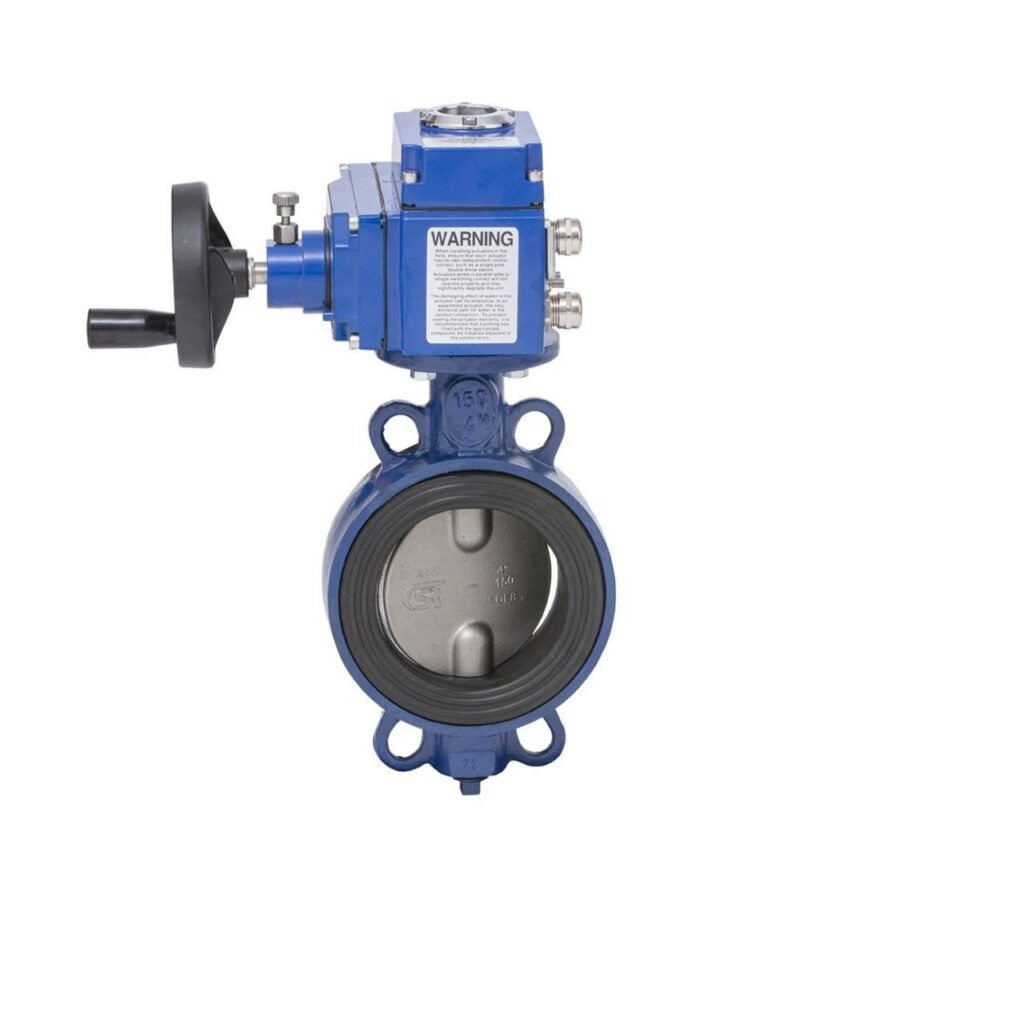

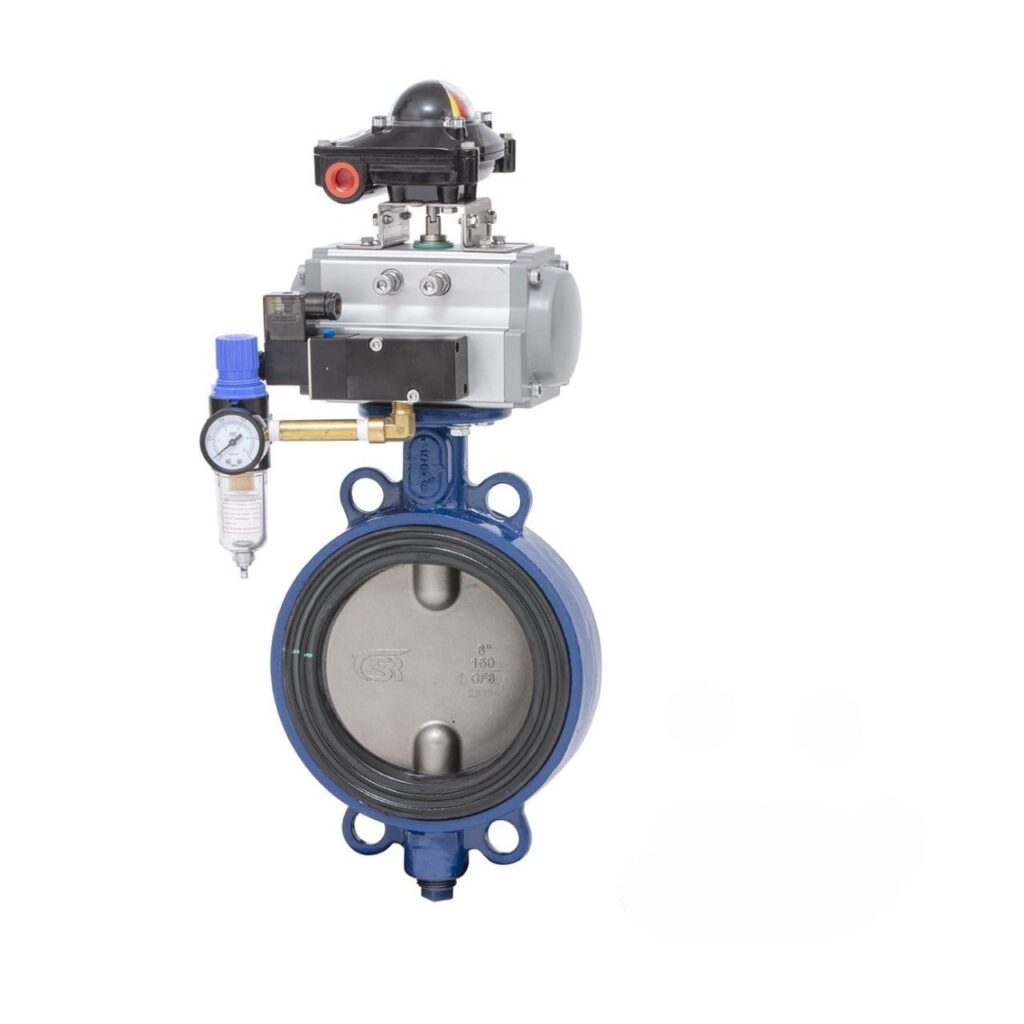

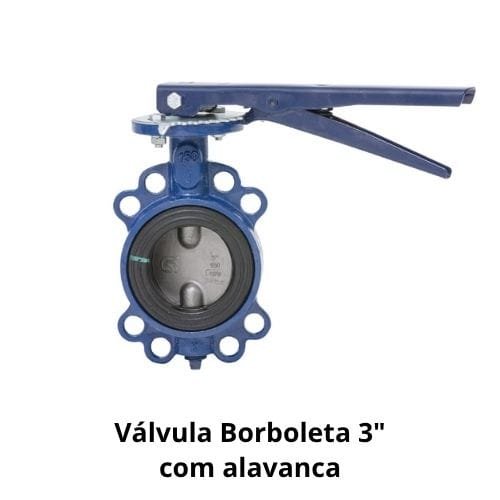

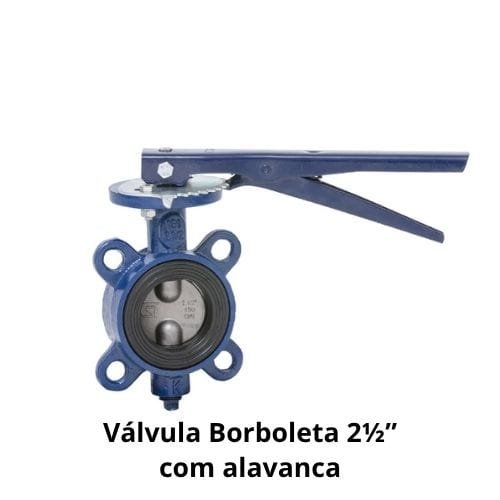

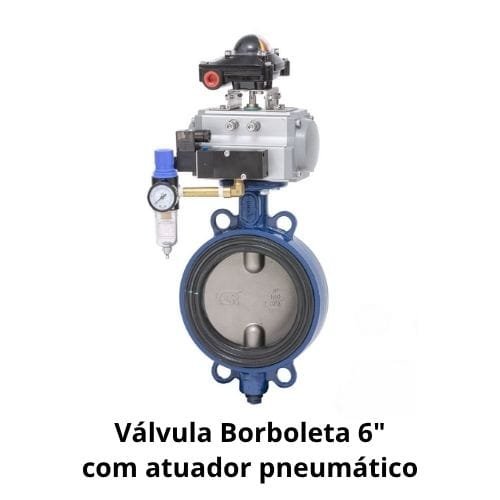

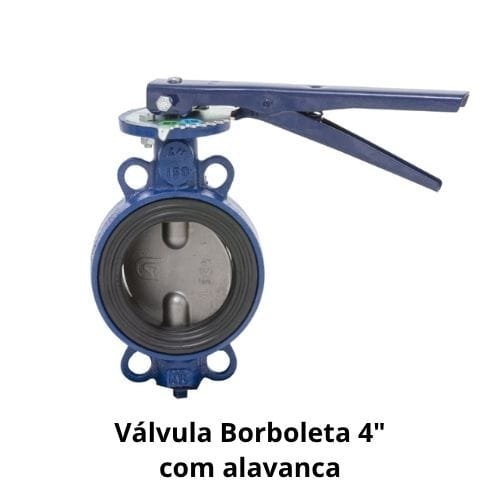

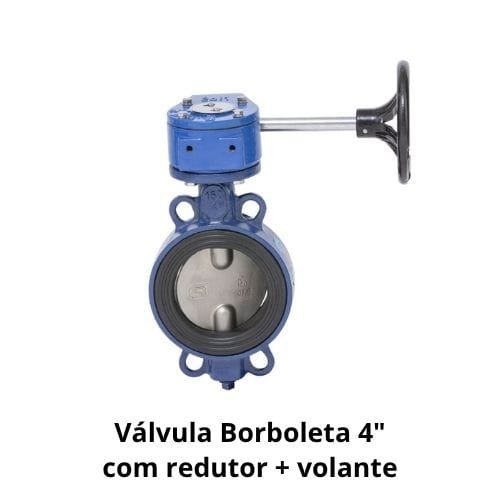

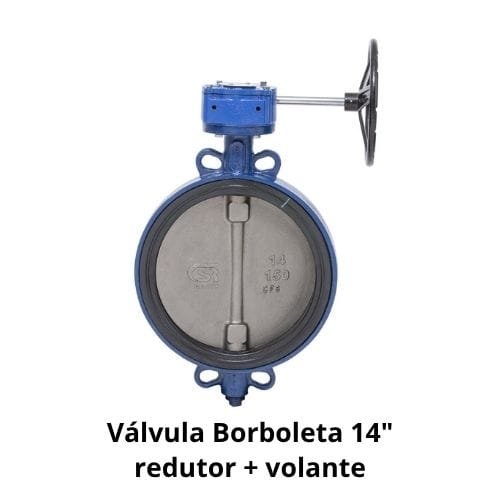

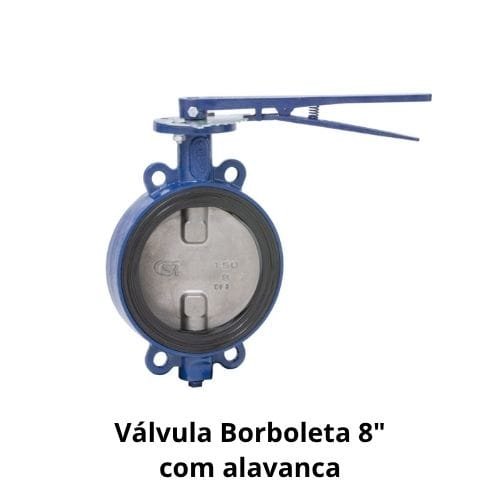

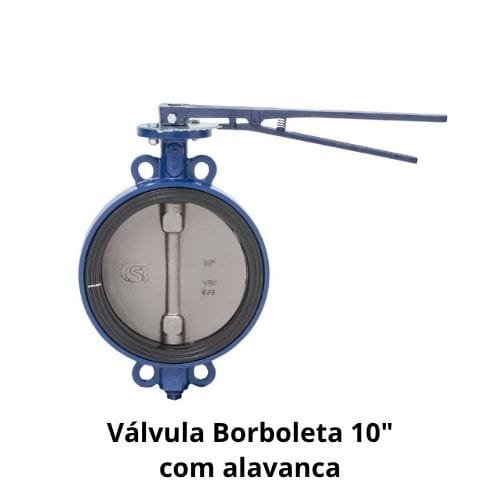

– Alavanca com trava e gatilho com 10 posições; – Caixa redutora com volante e indicação de posição; – Atuador pneumático dupla ação ou retorno por mola; – Atuador elétrico.
– Válvula solenóide; – Chave de fim de curso mecânica ou indutiva; – Filtro regulador; – Posicionador eletro-pneumático 4 a 20 mAh; – Caixa de emergência; – Microbox; – Outros sob consulta.

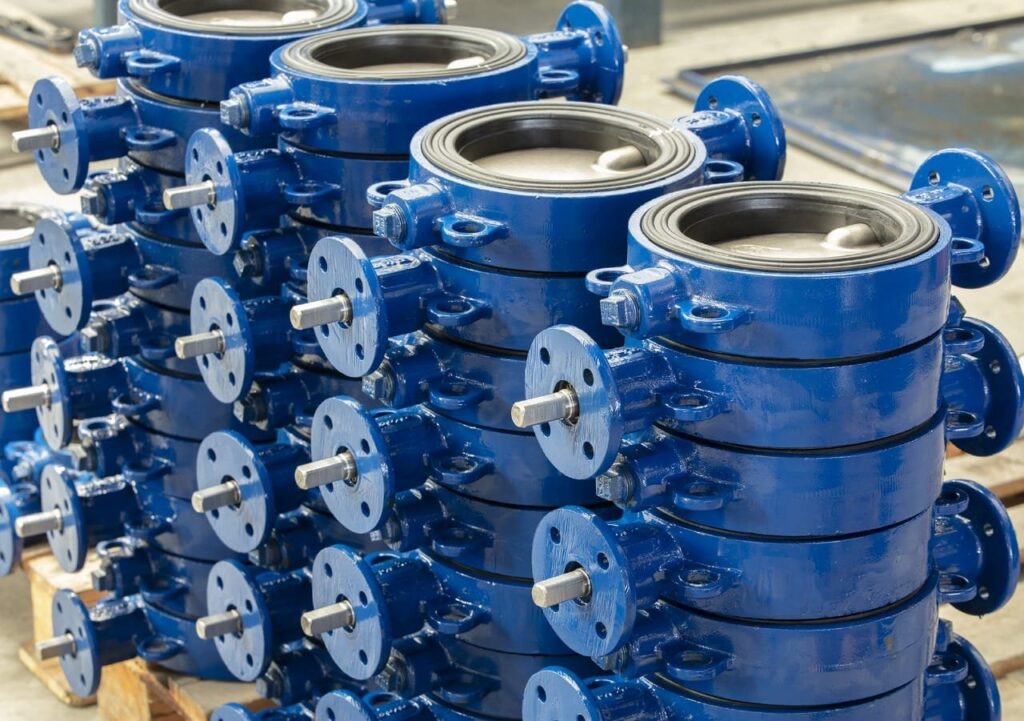

A CSR Válvulas é fabricante nacional de válvulas borboleta, com engenharia própria e atendimento técnico especializado. Produzimos sob certificação ISO 9001 para indústria, saneamento e distribuidores em todo o Brasil, com entregas programadas e condições especiais de pagamento.
Para linhas de água, saneamento e HVAC, a vedação em EPDM é a especificação padrão da nossa linha e sai com o menor prazo de entrega.
CSR Válvulas — Fabricando confiança, controlando com precisão.
Água fria, quente e potável, vapor saturado de baixa pressão, soluções alcalinas, ácidos e bases diluídos, álcoois e glicóis. É a vedação padrão para saneamento, HVAC e combate a incêndio.
A faixa contínua de trabalho vai de -40 °C a +120 °C, com picos de até 140 °C em vapor saturado de baixa pressão. Acima disso, indicamos VITON ou silicone conforme o fluido.
Não. O EPDM incha e perde elasticidade em contato com óleos minerais, graxas e derivados de petróleo. Para esses fluidos a indicação é NBR (Buna-N) ou VITON.
Sim. É a configuração mais aplicada em redes de água potável e adutoras. Compostos com certificação específica para contato com água potável podem ser fornecidos sob consulta.
Sim. A sede em EPDM é intercambiável e pode ser substituída sem troca do corpo da válvula, o que reduz custo de manutenção e tempo de parada da linha.
Informe diâmetro, classe de pressão, fluido, temperatura de trabalho e tipo de acionamento. Nossa equipe técnica confirma a compatibilidade do elastômero e envia a proposta.
