Uma válvula de retenção mal especificada pode parecer adequada na partida da linha e, pouco tempo depois, gerar golpe de aríete, retorno de fluido, vazamento ou perda de eficiência do sistema. Por isso, saber o que avaliar antes de comprar uma válvula de retenção industrial vai além de conferir diâmetro e preço. A decisão precisa considerar as condições reais de processo, a instalação e a capacidade do fornecedor de entregar desempenho repetível ao longo da operação.
Em sistemas de água, efluentes, produtos químicos, vapor, óleos ou fluidos com sólidos, a retenção é um componente de proteção. Ela impede o refluxo quando há parada de bomba, oscilação de pressão ou inversão de fluxo, preservando equipamentos instalados a montante e reduzindo riscos operacionais. A especificação correta começa pela aplicação, não pelo catálogo.
O que avaliar na válvula de retenção industrial
Fluido, concentração e contaminantes
O primeiro dado necessário é a composição do fluido. Não basta informar que a linha trabalha com água ou produto químico. É preciso definir se há cloro, abrasivos, fibras, lodo, partículas metálicas, hidrocarbonetos, agentes corrosivos ou variações de concentração durante o processo.
Essa informação orienta a escolha do corpo, dos componentes internos e da vedação. Ferro nodular pode atender diversas aplicações industriais, enquanto o inox é indicado quando a corrosão, a higiene ou a compatibilidade química exigem maior resistência. Já a vedação pode demandar EPDM, NBR, Buna, Viton, Hypalon, Silicone, Neoprene, SBR ou outra composição compatível com o meio.
Escolher um elastômero apenas pela temperatura nominal é um erro recorrente. Um material pode suportar determinada temperatura, mas degradar rapidamente em contato com solventes, óleos, ozônio ou produtos químicos específicos. Quando houver dúvida, a compatibilidade química deve ser validada antes da compra.
Pressão, temperatura e transientes da linha
A pressão de trabalho precisa ser analisada junto com os picos de pressão. Em especial nas linhas bombeadas, a parada ou partida de bombas pode provocar transientes capazes de superar a condição normal de operação. Uma válvula dimensionada somente pela pressão estática pode ter vida útil reduzida em um sistema sujeito a golpes de aríete.
Também é necessário avaliar a temperatura mínima e máxima do processo. Temperatura altera a resistência mecânica dos materiais, interfere na elasticidade das sedes e pode modificar a viscosidade do fluido. Em serviços com variação térmica, a especificação deve considerar o pior cenário operacional, não apenas a média registrada pela planta.
A pressão de abertura merece atenção. Toda válvula de retenção necessita de uma diferença de pressão para iniciar a passagem do fluido. Se essa pressão for incompatível com a energia disponível na linha, a válvula pode operar parcialmente aberta, vibrar e sofrer desgaste prematuro. Em uma linha de baixa pressão, uma solução projetada para serviço mais severo nem sempre é a melhor escolha.
Tipo construtivo e comportamento de fechamento

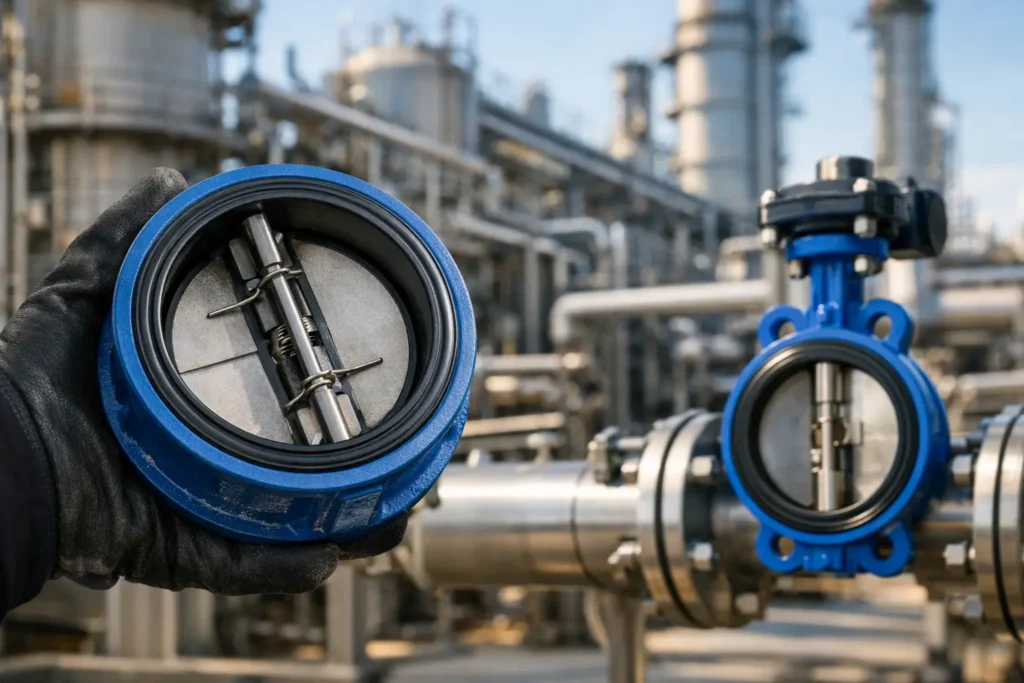

A válvula deve responder ao modo como o fluxo se comporta. Em instalações industriais, a válvula de retenção dupla portinhola é uma alternativa eficiente para linhas flangeadas, especialmente quando se busca construção compacta, baixa perda de carga e instalação entre flanges.
Nesse modelo, as duas portinholas se abrem com o fluxo e retornam ao assento quando há inversão ou queda de vazão. O conjunto de molas pode acelerar o fechamento e reduzir o percurso das portinholas. Isso contribui para limitar o refluxo antes do fechamento completo, condição relevante em sistemas com bombas e mudanças rápidas de regime.
No entanto, não existe uma única geometria ideal para todas as linhas. Em fluidos muito viscosos, com sólidos em suspensão ou com baixa velocidade, é necessário confirmar se o tipo selecionado terá abertura adequada e assentamento confiável. A escolha depende da velocidade, da direção de instalação, da frequência de ciclos e do risco associado ao retorno de fluido.
Perda de carga e diâmetro nominal
O diâmetro da válvula deve acompanhar o projeto hidráulico da tubulação. Reduzir ou ampliar o diâmetro sem análise pode elevar a perda de carga, criar turbulência e alterar a velocidade local. Em circuitos de bombeamento, esse efeito pode comprometer o ponto de operação da bomba e aumentar o consumo de energia.
Para definir o DN, reúna vazão mínima, nominal e máxima, além do diâmetro interno da tubulação e da velocidade recomendada para o processo. A condição de vazão mínima é particularmente importante: se a velocidade não for suficiente para manter os internos estabilizados, podem ocorrer oscilações, ruído e desgaste nas áreas de contato.
A conexão também deve ser compatível com o padrão dos flanges da linha, a classe de pressão e o espaço disponível. Em válvulas wafer, a montagem entre flanges exige atenção ao alinhamento, ao comprimento dos prisioneiros e à centralização do corpo. Apertos irregulares podem deformar a sede ou prejudicar o funcionamento das portinholas.
Instalação, orientação e acesso para manutenção
Uma válvula tecnicamente correta pode falhar se for instalada na posição errada. O sentido de fluxo indicado no corpo deve ser respeitado. A orientação horizontal ou vertical depende do projeto da válvula e das recomendações para aquele serviço, pois o peso das partes móveis e a ação das molas influenciam o fechamento.
A proximidade de curvas, tês, reduções, bombas e registros também merece análise. Perturbações de fluxo imediatamente antes da válvula podem provocar abertura irregular e vibração. Quando possível, preveja trechos retos adequados e evite instalar o equipamento onde haverá refluxo turbulento constante.
Considere ainda o acesso para inspeção. Uma válvula de retenção costuma receber pouca atenção até apresentar sintoma de falha, mas sua posição na planta deve permitir desmontagem planejada, verificação de sedes e substituição sem ampliar desnecessariamente o tempo de parada. Em áreas críticas, vale avaliar estoque de reposição ou padronização de modelos entre linhas semelhantes.
Fabricação, testes e rastreabilidade
Em uma aplicação industrial, a aparência externa da válvula não demonstra a qualidade do conjunto. O que sustenta a confiabilidade é o controle sobre materiais, usinagem, montagem, vedação e teste. Solicite informações claras sobre a classe de pressão, os materiais fornecidos, os critérios de ensaio e a identificação do produto.
Testes individuais são relevantes porque verificam a estanqueidade e o comportamento da peça antes do envio. Processos certificados, como ISO 9001:2015, ajudam a estabelecer disciplina de fabricação e rastreabilidade, mas devem vir acompanhados de documentação coerente com a necessidade da aplicação.
Também vale confirmar se o fornecedor consegue manter a configuração especificada em futuras reposições. Uma alteração não controlada de material, mola ou elastômero pode mudar o desempenho da válvula sem ser percebida no momento da compra. Para manutenção e engenharia, repetibilidade é tão relevante quanto disponibilidade inicial.
Custo total de operação, prazo e suporte técnico
Comparar somente o valor unitário tende a ocultar o custo real. Uma válvula com vida útil curta, vedação incompatível ou assistência limitada pode custar muito mais quando provoca parada, descarte de produto ou intervenção emergencial. O critério de compra deve incluir durabilidade esperada, facilidade de reposição, prazo de entrega e suporte após a instalação.
Antes de emitir o pedido, alinhe com o fabricante os dados essenciais: fluido, concentração, vazão, pressão, temperatura, DN, padrão de flange, posição de montagem e condições de ciclo. Quanto mais precisa for a informação de processo, menor será o risco de receber uma configuração genérica para uma necessidade específica.
A CSR Válvulas atua com válvulas de retenção dupla portinhola e opções de materiais e vedações para aplicações industriais, apoiando a definição técnica conforme as condições da linha. Esse suporte é especialmente valioso quando o processo reúne corrosão, variação de pressão, efluente com sólidos ou exigência de disponibilidade rápida.
A melhor compra é aquela que mantém o fluxo no sentido correto sem se tornar uma nova fonte de manutenção. Uma especificação bem conduzida transforma a válvula de retenção de um item de catálogo em um ponto de proteção confiável para toda a instalação.
