Uma válvula mal especificada pode transformar um componente aparentemente simples em uma fonte recorrente de vazamentos, perdas de carga, manutenção não planejada e interrupções de produção. Para que a equipe conheça os principais tipos de válvulas industriais e suas aplicações, é preciso avaliar mais do que o diâmetro nominal e a classe de pressão. Fluido, temperatura, regime de operação, material, vedação e forma de acionamento determinam se o equipamento terá desempenho consistente ao longo do tempo.
Em plantas de saneamento, indústrias químicas, unidades sucroenergéticas, sistemas de utilidades e operações offshore, cada tipo de válvula responde a uma necessidade operacional diferente. Algumas foram projetadas para bloqueio, outras para regulagem, prevenção de refluxo ou proteção contra sobrepressão. A escolha correta começa pela função que a válvula deverá executar no processo.

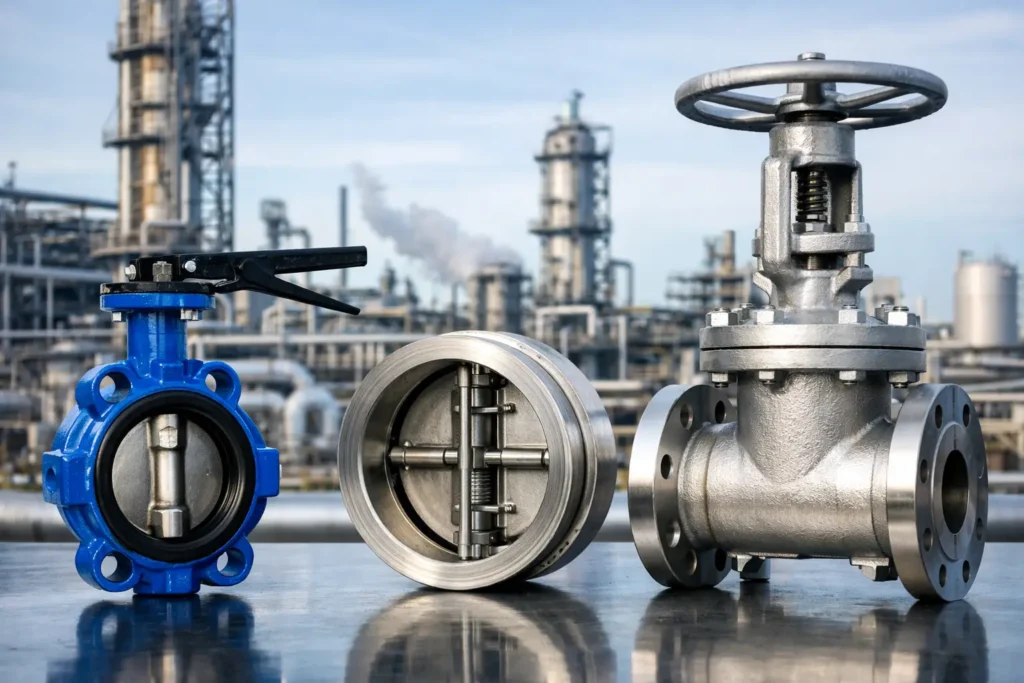

Principais tipos de válvulas industriais e suas aplicações
Válvula borboleta
A válvula borboleta controla o fluxo por meio de um disco que gira em torno de um eixo. É uma solução compacta, de baixo peso e instalação simples, especialmente competitiva em diâmetros maiores. Sua construção permite abertura e fechamento rápidos, com operação manual por alavanca ou volante, caixa redutora e atuadores elétricos, pneumáticos ou hidráulicos.
É amplamente aplicada em redes de água, efluentes, ar comprimido, sistemas de combate a incêndio, utilidades industriais e processos com fluidos compatíveis com a vedação selecionada. Nas versões wafer, a montagem entre flanges reduz espaço e simplifica intervenções em linha. Já os modelos bipartidos favorecem a manutenção e podem atender condições específicas de processo conforme materiais e componentes definidos no projeto.
A válvula borboleta pode realizar bloqueio e, em determinadas condições, controle de vazão. Contudo, seu uso para regulagem contínua exige avaliação da posição de trabalho, da velocidade do fluido, da cavitação e do torque requerido. Para serviços de estrangulamento mais severos, uma válvula de controle dedicada pode ser a escolha mais adequada.
Válvula gaveta
A válvula gaveta utiliza uma comporta que se desloca perpendicularmente ao fluxo. Sua principal função é o bloqueio total da linha, operando preferencialmente nas posições totalmente aberta ou totalmente fechada. Quando aberta, tende a oferecer baixa perda de carga, característica valorizada em adutoras, redes de distribuição e linhas de processo de grande diâmetro.
Não é recomendada para regulagem frequente. Manter a gaveta parcialmente aberta pode provocar erosão nas superfícies de vedação e reduzir a vida útil do conjunto. Também demanda atenção ao espaço vertical disponível para a haste e ao tempo de manobra, que pode ser maior que em válvulas de quarto de volta.
Válvula globo
Na válvula globo, o obturador se movimenta contra a sede para modular a passagem do fluido. Essa geometria oferece boa capacidade de controle e repetibilidade, tornando o modelo comum em linhas de vapor, condensado, água de processo e aplicações que exigem ajuste de vazão, pressão ou nível.
O benefício de uma regulagem mais precisa vem acompanhado de maior perda de carga quando comparada a válvulas de passagem plena. Por isso, a seleção deve considerar a energia disponível no sistema e o comportamento esperado em diferentes cargas de processo. Em malhas automatizadas, costuma ser combinada a atuadores e posicionadores para receber sinais de controle, como 4 a 20 mA.
Válvula esfera
A válvula esfera possui uma esfera perfurada que gira 90 graus para abrir ou interromper o fluxo. Em modelos de passagem plena, o diâmetro interno se aproxima ao da tubulação, reduzindo a perda de carga e permitindo passagem mais livre do fluido. É uma alternativa frequente para bloqueio rápido de líquidos, gases, óleos e produtos químicos compatíveis com seus materiais de corpo e assentos.
Sua eficiência no bloqueio é um ponto forte, mas a escolha exige cuidado em fluidos com sólidos, incrustações ou elevada abrasividade. Dependendo do projeto, partículas podem comprometer a região de assentamento. Em serviços críticos, devem ser definidos corretamente a classe de pressão, o material da esfera, as vedações e o tipo de acionamento.
Válvula macho
A válvula macho trabalha com um obturador cilíndrico ou cônico perfurado, também acionado por quarto de volta. É indicada para bloqueio rápido e pode ser útil em aplicações que pedem construção compacta e resistência química específica. Há versões lubrificadas e não lubrificadas, cada uma com requisitos distintos de manutenção e compatibilidade.
Em linhas com fluidos viscosos ou contaminados, a geometria interna e o torque de operação devem ser analisados com atenção. Não basta escolher o tipo de válvula: o projeto do obturador, a presença de cavidades e a frequência de manobra influenciam diretamente a confiabilidade da aplicação.
Válvula diafragma
A válvula diafragma bloqueia ou regula o fluxo pela deformação de um diafragma elastomérico ou polimérico. Como os componentes de acionamento ficam separados do fluido, é uma opção relevante para meios corrosivos, lamas, produtos de alta pureza e processos em que a contaminação externa precisa ser minimizada.
Sua limitação costuma estar nas condições de pressão e temperatura, que dependem do material do diafragma. EPDM, NBR, Viton, silicone, neoprene e outras composições apresentam comportamentos diferentes frente a agentes químicos, calor e desgaste. A ficha técnica do fluido deve orientar essa decisão.
Válvula de retenção
A válvula de retenção permite o fluxo em um sentido e impede o retorno indesejado. Ela atua automaticamente pela própria diferença de pressão, protegendo bombas, evitando esvaziamento de linhas e reduzindo riscos de refluxo em sistemas de recalque, tratamento de água, vapor e processos industriais.
Existem modelos de portinhola simples, dupla portinhola, esfera, pistão e disco, entre outros. A retenção dupla portinhola tem aplicação recorrente em linhas onde se busca uma solução compacta e de fechamento eficiente. A seleção deve considerar a velocidade do fluido, a pressão de abertura, a orientação de montagem e a possibilidade de golpe de aríete. Uma válvula que fecha lentamente ou fora da faixa de operação pode gerar impactos prejudiciais à tubulação e aos equipamentos associados.
Válvula de segurança e alívio
Válvulas de segurança e alívio protegem sistemas pressurizados contra sobrepressão. Quando a pressão ultrapassa o valor ajustado, a válvula abre para descarregar parte do fluido e preservar a integridade de vasos, caldeiras, linhas e equipamentos de processo. Embora os termos sejam usados em conjunto, o comportamento de abertura pode variar conforme a aplicação e o fluido.
A regulagem de pressão, a capacidade de descarga e os requisitos normativos precisam ser definidos por engenharia. Não se trata de um item acessório: falhas de seleção, lacres violados ou manutenção inadequada podem comprometer a segurança operacional.
Como especificar a válvula para o processo
A função de bloqueio, retenção ou controle é o ponto de partida, mas não encerra a especificação. O fluido deve ser identificado com precisão, incluindo concentração química, sólidos em suspensão, viscosidade, abrasividade e risco de corrosão. Água tratada, efluente, soda cáustica, vapor e óleo têm exigências completamente diferentes para corpo, internos e vedação.
Pressão, temperatura e diâmetro nominal também devem ser avaliados em conjunto. Uma válvula adequada em baixa pressão pode não atender picos de operação ou transientes hidráulicos. Da mesma forma, uma vedação com boa resistência a um produto químico pode não suportar a temperatura real da linha. Ferro nodular, aço inoxidável e demais materiais precisam ser selecionados de acordo com a agressividade do meio e as condições externas de instalação.
O acionamento deve acompanhar a criticidade e a frequência de manobra. Alavancas atendem operações locais simples em determinados tamanhos. Volantes e caixas redutoras ajudam quando o torque é maior. Atuadores permitem comando remoto, automação e integração com acessórios como válvula solenoide, chave de fim de curso, filtro regulador, caixa de emergência e posicionador. Em uma válvula automatizada, torque insuficiente, ar de instrumentação inadequado ou sinal mal configurado podem causar falhas tão relevantes quanto um erro no corpo da válvula.
Critérios que evitam falhas prematuras
A durabilidade está ligada à adequação técnica e à qualidade de fabricação. É necessário confirmar dimensões entre flanges, padrão de montagem, pressão de trabalho, sentido de fluxo quando aplicável e compatibilidade dos materiais. Também vale verificar se haverá ciclos frequentes, operação modulante, exposição ao tempo, atmosfera corrosiva ou necessidade de manutenção com a linha parcialmente isolada.
Para compradores e equipes de manutenção, a disponibilidade de reposição e o suporte após o fornecimento pesam tanto quanto o preço inicial. Uma interrupção causada por vedação inadequada ou falta de componentes pode custar muito mais do que a diferença entre duas propostas. Fabricantes com processos controlados, testes individuais e capacidade de adaptar materiais, vedações e acionamentos oferecem maior previsibilidade para aplicações industriais exigentes.
A CSR Válvulas atua nesse cenário com válvulas borboleta wafer de até 36 polegadas, modelos bipartidos e válvulas de retenção dupla portinhola, com opções de materiais e configurações conforme a necessidade da instalação. O melhor resultado, porém, sempre começa com dados de processo completos. Antes de definir um modelo, leve para a análise técnica as condições reais da linha: é nelas que uma válvula deixa de ser apenas um item de compra e passa a sustentar a continuidade da operação.
