Uma falha de retenção em uma linha pressurizada não costuma começar com um grande vazamento. Muitas vezes, começa com retorno de fluxo, fechamento lento, golpe de aríete ou desgaste acelerado da vedação. As vantagens da válvula de retenção dupla portinhola em sistemas de alta pressão estão justamente em reduzir esses riscos por meio de um fechamento mais rápido, compacto e controlado, desde que a especificação considere as condições reais de processo.
Em aplicações industriais críticas, a válvula de retenção não é apenas um componente passivo. Ela protege bombas, compressores, linhas de recalque, sistemas de utilidades e equipamentos instalados a jusante contra a inversão indesejada do fluxo. A escolha entre uma solução convencional e uma válvula de dupla portinhola interfere diretamente na continuidade operacional, nos custos de manutenção e na segurança do sistema.

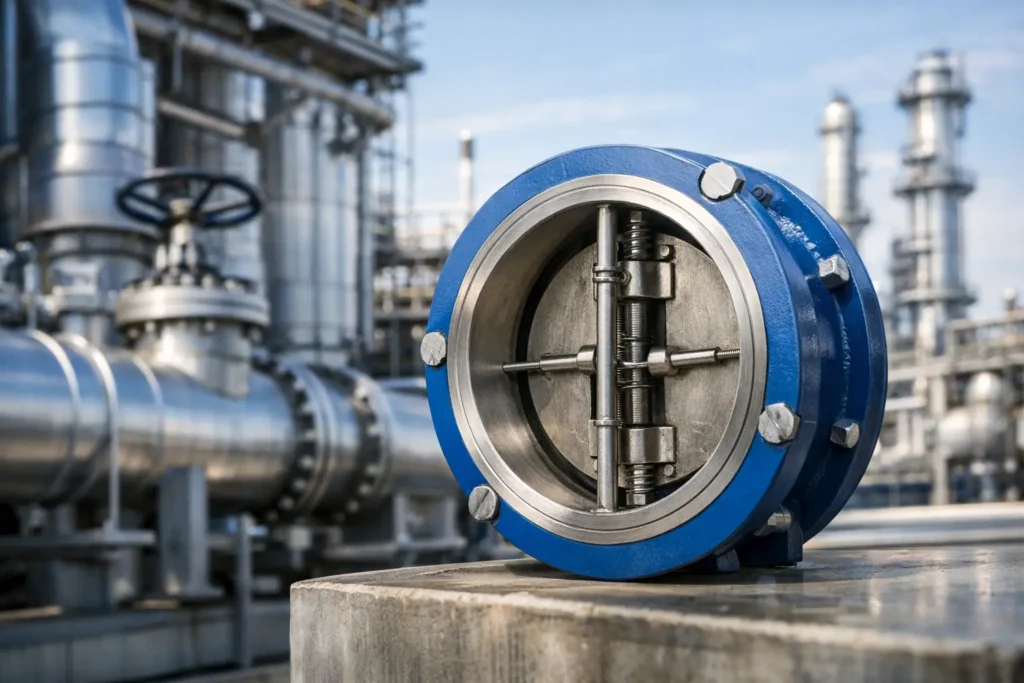

Como funciona a válvula de retenção dupla portinhola
Também conhecida como válvula de retenção tipo wafer de dupla portinhola, essa configuração utiliza dois discos articulados que se abrem com a passagem do fluido e retornam à posição fechada quando o fluxo diminui ou se inverte. Em muitos projetos, molas auxiliam o fechamento, reduzindo o curso dos discos e a resposta necessária para interromper o refluxo.
O corpo compacto permite a instalação entre flanges, ocupando menos espaço do que válvulas de retenção de portinhola simples com tampa articulada. Em sistemas onde há pouco trecho reto disponível, skids, casas de bombas ou tubulações com muitos equipamentos, essa característica facilita o arranjo e a montagem.
O desempenho, porém, não depende apenas do desenho da válvula. Pressão de operação, classe de pressão, velocidade do fluido, temperatura, presença de sólidos, orientação de instalação e ciclos de abertura e fechamento devem ser analisados em conjunto. Uma válvula corretamente dimensionada fecha no momento adequado sem introduzir perda de carga incompatível com o processo.
Vantagens da dupla portinhola em sistemas de alta pressão
Fechamento mais rápido e menor risco de golpe de aríete
O retorno abrupto do fluido pode provocar sobrepressões transitórias capazes de danificar tubulações, flanges, juntas, bombas e instrumentos. Esse fenômeno é especialmente relevante em linhas de alta pressão e em sistemas com partida e parada frequentes de bombas.
Na válvula de dupla portinhola, os discos percorrem uma distância menor até a sede quando comparados a projetos de portinhola simples de grande curso. Com o auxílio de molas adequadamente selecionadas, o fechamento ocorre de forma mais ágil à medida que a vazão cai. Isso reduz a tendência de os discos fecharem violentamente após a reversão do fluxo.
Não significa que toda válvula de dupla portinhola eliminará o golpe de aríete. O resultado depende da dinâmica da linha. Em recalques longos, fluidos compressíveis, altas velocidades ou manobras muito rápidas, o projeto hidráulico precisa avaliar também inversores de frequência, válvulas de controle, amortecedores e procedimentos operacionais.
Proteção de equipamentos de maior valor
Bombas centrífugas, compressores e conjuntos de bombeamento em paralelo são sensíveis ao retorno de fluxo. Quando uma bomba é desligada, por exemplo, o refluxo pode levar o rotor a girar no sentido contrário, aumentar a carga mecânica e comprometer componentes internos.
A retenção dupla portinhola atua como uma barreira de proteção entre a linha pressurizada e o equipamento. Em instalações com bombas redundantes, ela também ajuda a impedir que o fluido retorne por uma linha que está fora de operação. Essa proteção reduz exposições operacionais, mas deve vir acompanhada de uma seleção compatível com a pressão diferencial de fechamento e o regime de vazão previsto.
Menor comprimento face a face
Em uma planta existente, espaço disponível costuma ser uma limitação concreta. Substituir uma válvula de retenção convencional pode exigir alterações de suportação, cortes de tubulação ou mudança na posição de outros componentes. O formato wafer da dupla portinhola minimiza essa interferência por apresentar menor comprimento de instalação.
Essa vantagem tem impacto direto em paradas programadas. Um componente compacto tende a simplificar a troca, desde que os flanges estejam alinhados, a distância entre eles seja compatível e a equipe utilize os elementos de fixação adequados. Para manutenção, isso representa menos tempo de intervenção e menor exposição da linha aberta.
Boa relação entre passagem e perda de carga
Os discos se abrem com o fluxo e se posicionam fora da região central de passagem conforme o projeto da válvula e a vazão disponível. Em condições adequadas, a dupla portinhola oferece uma solução eficiente para linhas em que é necessário impedir refluxo sem utilizar uma válvula de grande volume interno.
Há um ponto de atenção: pressão de abertura e perda de carga não devem ser tratadas como detalhes secundários. Molas mais rígidas podem favorecer um fechamento mais rápido, mas exigem maior pressão diferencial para abrir a válvula. Em linhas de baixa pressão disponível ou vazão reduzida, isso pode prejudicar o desempenho. A especificação precisa equilibrar proteção contra retorno, consumo de energia e comportamento hidráulico.
Flexibilidade de materiais e vedações
Alta pressão raramente vem sozinha. Ela pode estar associada a temperatura elevada, corrosão, abrasão, água com produtos químicos, efluentes industriais, vapor ou fluidos de processo com características específicas. Por isso, corpo, discos, eixo, molas e sede precisam ser definidos de acordo com o meio conduzido.
Opções em ferro nodular ou aço inoxidável atendem necessidades diferentes de resistência mecânica e compatibilidade química. Da mesma forma, vedações em EPDM, NBR, Buna, Viton, Hypalon, silicone, neoprene e outros elastômeros devem ser selecionadas considerando temperatura, concentração química, presença de óleos e requisitos de estanqueidade.
Escolher apenas pelo preço inicial pode gerar incompatibilidade de material e falhas prematuras. Em sistemas de alta pressão, a vida útil da válvula está ligada à combinação correta entre processo, materiais e condições de operação.
O que verificar antes de especificar
A pressão nominal da válvula precisa ser compatível com a pressão máxima de trabalho e com os picos transitórios do sistema. Também é necessário confirmar padrão de flange, diâmetro nominal, temperatura de operação, sentido de fluxo e posição de montagem. Embora diversos modelos permitam instalação horizontal ou vertical, a orientação pode alterar o comportamento dos discos e das molas, principalmente em baixas vazões.
A natureza do fluido merece a mesma atenção. Água limpa, água bruta, efluente, óleo, ar comprimido, gases e produtos químicos impõem requisitos distintos. Fluidos com sólidos em suspensão, fibras ou partículas abrasivas podem exigir uma análise mais criteriosa do assentamento e do risco de travamento das portinholas.
Outro aspecto é a velocidade na tubulação. Com velocidade muito baixa, a válvula pode permanecer parcialmente aberta, gerando vibração, ruído e desgaste. Com velocidade excessiva, a perda de carga e os esforços sobre os internos aumentam. O objetivo é selecionar uma válvula que opere de forma estável dentro da faixa real de vazão, e não apenas na condição nominal de projeto.
Também vale definir quais documentos e testes serão necessários no fornecimento. Para aplicações exigentes, rastreabilidade de materiais, inspeção dimensional, teste de estanqueidade, teste hidrostático e registros de controle de qualidade dão previsibilidade à etapa de recebimento e instalação.
Instalação e manutenção influenciam o desempenho
Mesmo uma válvula bem fabricada pode falhar antes do previsto se for instalada em uma linha desalinhada ou se receber esforços indevidos dos flanges. Antes da montagem, a tubulação deve estar limpa, sem resíduos de solda, incrustações ou objetos que possam atingir os discos. As faces dos flanges precisam estar paralelas e as juntas devem ser compatíveis com o serviço.
Após a partida, vale acompanhar pressão diferencial, ruídos, vibração e eventual instabilidade da linha. Ruídos recorrentes podem indicar velocidade inadequada, cavitação em outro ponto do sistema, pulsação de bomba ou fechamento fora da condição esperada. A causa deve ser investigada antes que o problema evolua para desgaste de sede, disco ou componentes internos.
Em programas de manutenção preventiva, a inspeção deve considerar o histórico de ciclos, a severidade do fluido e a criticidade do ativo protegido. Não existe intervalo universal: uma válvula em água tratada com operação estável terá exigências diferentes de uma instalada em efluente abrasivo ou em uma linha com frequentes partidas de bomba.
Quando a dupla portinhola é a melhor escolha
A válvula de retenção dupla portinhola tende a ser uma escolha consistente para linhas pressurizadas que exigem resposta rápida ao refluxo, baixa ocupação de espaço e proteção confiável de equipamentos. Ela é particularmente indicada para recalque de bombas, utilidades industriais, sistemas de tratamento de água e efluentes, processos químicos, geração de energia e instalações com restrições de montagem.
Ainda assim, não é uma decisão automática. Aplicações com sólidos grandes, fluidos muito viscosos, condições severas de corrosão ou requisitos especiais de estanqueidade podem demandar configurações específicas. A avaliação técnica deve considerar o conjunto da instalação, e não apenas o diâmetro da tubulação.
A CSR Válvulas fornece válvulas de retenção dupla portinhola com foco em fabricação controlada, testes individuais e configuração compatível com a necessidade industrial. Para o comprador técnico, o ganho está em transformar uma especificação crítica em um fornecimento confiável, com materiais, vedação e condições de aplicação devidamente definidos.
Em sistemas de alta pressão, a melhor válvula de retenção é aquela que protege o processo sem se tornar um ponto de incerteza. Uma análise técnica feita antes da compra custa menos do que uma parada não programada depois da instalação.
