Uma válvula corretamente dimensionada pode falhar na operação se o acionamento for escolhido apenas pelo preço ou pelo torque nominal de catálogo. Atuadores elétricos determinam a capacidade de abrir, fechar e posicionar válvulas com repetibilidade, sob as condições reais de processo. Em uma planta de saneamento, química, sucroenergética ou geração de energia, essa escolha interfere diretamente na continuidade operacional, na segurança e no custo de manutenção.
Para válvulas borboleta, a especificação não começa pelo atuador. Ela começa pelo fluido, pressão, temperatura, diâmetro, material do corpo, tipo de sede e condição de operação. Somente com esses dados é possível definir um conjunto que entregue vedação, manobra confiável e vida útil compatível com a criticidade da linha.
O que fazem os atuadores elétricos em válvulas industriais

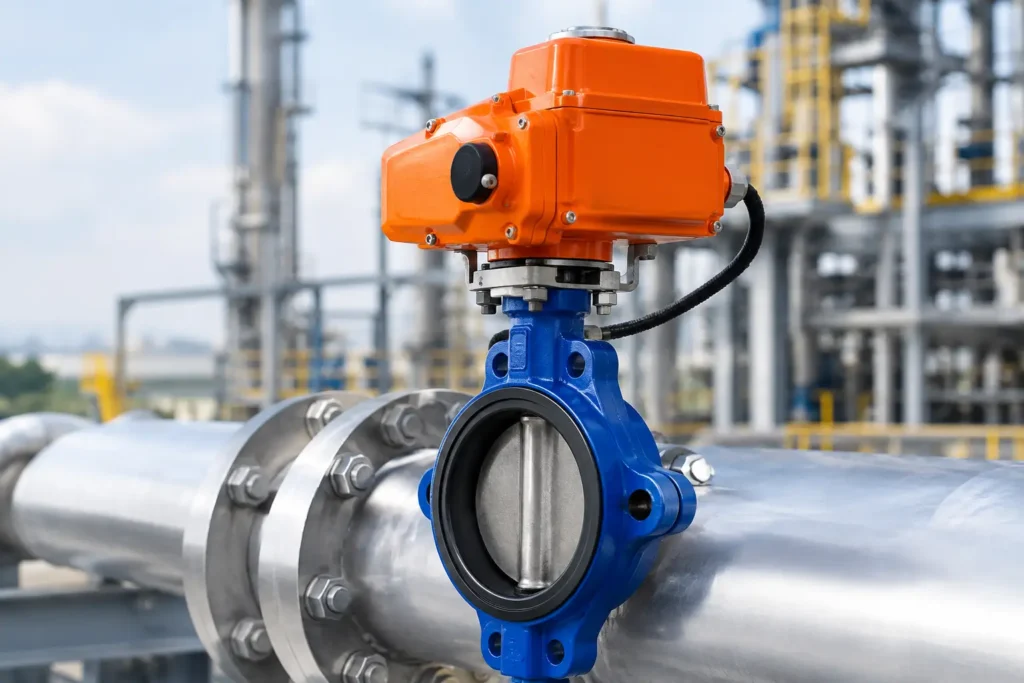

O atuador elétrico converte energia elétrica em movimento rotativo para acionar a haste ou o eixo da válvula. Em válvulas borboleta, normalmente trabalha em um curso de 90°, levando o disco das posições aberta a fechada ou para posições intermediárias quando há necessidade de modulação.
O conjunto costuma reunir motor elétrico, redutor, sistema de fim de curso, indicação local de posição e comando manual de emergência por volante ou alavanca, conforme o modelo. Em aplicações automatizadas, pode receber sinais de abertura e fechamento, comandos remotos por painel ou sinais analógicos de controle para posicionamento proporcional.
A principal vantagem está na integração com sistemas elétricos e de automação já existentes na unidade. Não há necessidade de rede de ar comprimido dedicada ao acionamento, o que pode simplificar a instalação em pontos remotos. Porém, essa vantagem não elimina a necessidade de avaliar a disponibilidade de energia, a classe de proteção do invólucro e o comportamento exigido quando ocorre falta de alimentação.
Torque não é um dado isolado
O erro mais comum na compra de um atuador é considerar apenas o torque de ruptura informado para a válvula. O torque necessário varia durante a manobra e pode aumentar de forma relevante em situações reais de processo.
Em uma válvula borboleta, o maior esforço pode ocorrer no início da abertura, quando é preciso vencer a aderência da sede e a pressão diferencial. Em outros casos, o pico aparece próximo ao fechamento, dependendo do fluido, da velocidade de escoamento, do diâmetro e da geometria do disco. Partículas em suspensão, incrustação, envelhecimento do elastômero e longos períodos sem manobra também alteram a resistência ao acionamento.
Por isso, o dimensionamento precisa considerar o torque de partida, o torque dinâmico e o torque de assentamento. A margem de segurança deve ser técnica, e não arbitrária. Uma margem insuficiente expõe o motor, o redutor e os componentes internos a sobrecarga. Uma margem excessiva, por outro lado, pode elevar custo, peso e esforço mecânico sobre a válvula sem trazer benefício proporcional.
Dados que precisam chegar à engenharia
Para definir o acionamento, a equipe responsável precisa conhecer a pressão de operação e a pressão diferencial máxima, a temperatura mínima e máxima, o tipo de fluido, a concentração de sólidos, o diâmetro nominal e a classe de pressão. Também são relevantes o material do corpo, do disco e da vedação, além da frequência esperada de manobras.
Sedes em EPDM, NBR, Buna, Viton, Hypalon, silicone, neoprene ou SBR apresentam comportamentos distintos diante de temperatura, agentes químicos e desgaste. Portanto, não é adequado repetir o mesmo torque para toda válvula de mesmo diâmetro. A combinação entre válvula, sede e processo é o que define a demanda efetiva do atuador.
Ciclo de trabalho define a durabilidade do conjunto
Um atuador para isolamento eventual não enfrenta a mesma condição de um atuador que movimenta a válvula diversas vezes por hora. O ciclo de trabalho informa por quanto tempo e com qual frequência o equipamento pode operar sem exceder seus limites térmicos e mecânicos.
Em linhas de bloqueio, a válvula pode permanecer semanas na mesma posição e operar somente em partidas, paradas ou contingências. Já em dosagem, controle de nível, tratamento de água e processos com variação contínua, a demanda pode ser muito maior. Quando o equipamento de abertura e fechamento é aplicado em serviço de modulação sem ter sido projetado para isso, o desgaste de engrenagens, contatos, motor e componentes eletrônicos tende a se acelerar.
Também é necessário definir a velocidade de manobra. Fechar rápido pode ser necessário em uma condição de segurança, mas pode gerar golpe de aríete em linhas hidráulicas. Fechar lentamente reduz esse risco, embora possa não atender a uma lógica de bloqueio emergencial. A decisão depende da dinâmica do processo, não apenas da preferência de operação.
Comando, posição e integração com a automação
A escolha do comando deve acompanhar a função da válvula. Para uma aplicação simples de bloqueio, o controle abre-fecha, com indicação de posição aberta e fechada, costuma ser suficiente. Chaves de fim de curso permitem confirmar que a válvula atingiu a posição solicitada e ajudam a evitar comandos indevidos no sistema supervisório.
Quando a válvula participa do controle de vazão, pressão ou nível, a aplicação pode exigir posicionamento proporcional. Nessa condição, o atuador precisa receber e responder de forma estável a um sinal de referência, frequentemente na faixa de 4 a 20 mA. A compatibilidade entre atuador, posicionador, controlador e lógica de processo deve ser verificada antes da montagem.
Recursos como indicação visual local, contatos auxiliares, sinal de torque, aquecimento anticondensação e comunicação industrial podem ser decisivos em determinadas plantas. Não faz sentido especificar todos os recursos disponíveis por padrão. O caminho correto é selecionar os acessórios que aumentam a disponibilidade da operação e facilitam a manutenção, sem criar complexidade desnecessária.
Ambiente de instalação muda a especificação
Atuadores elétricos ficam expostos a fatores que nem sempre aparecem no fluxograma de processo: chuva, lavagem frequente, poeira, maresia, vibração, calor radiante, condensação e atmosferas potencialmente explosivas. Cada condição exige atenção à proteção do invólucro, aos materiais externos, à vedação de cabos e aos requisitos de segurança aplicáveis à área.
Em áreas externas, a entrada de umidade pode causar corrosão e falhas em bornes, placas e contatos. Em ambientes com alta vibração, fixações e acoplamentos precisam suportar a condição sem perda de alinhamento. Em instalações offshore, químicas ou com atmosfera inflamável, a classificação da área deve orientar a escolha desde o início. Adaptar um equipamento comum depois da instalação raramente é uma solução confiável.
A alimentação elétrica também merece análise. Tensão, frequência, corrente de partida, proteção do circuito e disponibilidade de energia de emergência afetam o projeto. Para válvulas críticas, deve-se avaliar como a posição será mantida ou alterada em uma interrupção elétrica. Atuadores elétricos convencionais não produzem retorno automático por mola como muitos sistemas pneumáticos. Se for obrigatório assumir uma posição segura, podem ser necessários recursos específicos, como bateria, caixa de emergência ou uma arquitetura de acionamento diferente.
Elétrico, pneumático ou manual: a escolha depende da função
O atuador elétrico é uma solução eficiente quando há infraestrutura elétrica disponível, necessidade de comando remoto, baixa ou média frequência de manobra e interesse em simplificar a instalação sem rede de ar comprimido. Também oferece boa aplicação para válvulas de maior porte, desde que o torque e o ciclo de trabalho sejam corretamente definidos.
O acionamento pneumático pode ser preferível quando a planta já possui ar de instrumentação confiável, exige alta velocidade de resposta ou precisa de retorno por mola para posição de segurança. Já a alavanca, o volante e a caixa redutora atendem bem a pontos com operação local e baixa necessidade de automação. Não existe um acionamento universalmente superior. Existe o acionamento adequado para o risco, a frequência e a lógica operacional de cada linha.
Grau de proteção e ambiente de instalação do atuador elétrico
Além do torque e do ciclo de trabalho, o ambiente onde o atuador será instalado influencia diretamente sua confiabilidade. Umidade, poeira, exposição externa, temperatura ambiente e agentes corrosivos precisam ser considerados na definição do invólucro e da proteção do equipamento. Em áreas industriais agressivas, especificar o atuador apenas pela capacidade de torque pode deixar vulneráveis os componentes elétricos e eletrônicos. A seleção deve considerar as condições ambientais reais e os requisitos de manutenção da planta.
Especificação integrada reduz paradas e retrabalho
Comprar válvula e atuador como itens desconectados cria margem para incompatibilidades de flange de montagem, acoplamento, curso, torque e acessórios. O melhor resultado vem da avaliação do conjunto montado, testado e preparado para a aplicação definida.
Na CSR Válvulas, válvulas borboleta wafer, bipartidas e de retenção dupla portinhola podem ser fornecidas com acionamentos e acessórios compatíveis com a necessidade industrial. A fabricação sob processos ISO 9001:2015, os testes individuais e a possibilidade de personalização contribuem para entregar conjuntos adequados às condições de processo, com suporte técnico para decisões de especificação e reposição.
Antes de emitir o pedido, vale registrar os dados de processo, a função da válvula, a condição de falha desejada, a frequência de manobra, a área de instalação e os sinais de automação requeridos. Esse cuidado transforma o atuador de um simples item de compra em parte efetiva da confiabilidade da planta.
