Uma válvula borboleta wafer pode ter excelente desempenho em controle e bloqueio de fluxo, mas sua instalação define grande parte da vida útil da sede, do disco e do acionamento. Saber como instalar válvula wafer corretamente evita vazamentos por desalinhamento, danos durante o aperto dos parafusos e esforço excessivo no conjunto de acionamento. Em linhas industriais, um erro aparentemente simples pode gerar parada, retrabalho e perda de confiabilidade operacional.
A montagem deve ser conduzida por equipe habilitada, com a linha despressurizada, drenada e bloqueada conforme os procedimentos de segurança da planta. Antes de iniciar, também é necessário confirmar se a válvula selecionada atende ao fluido, à temperatura, à pressão, ao diâmetro da tubulação e ao tipo de flange instalado.
Antes de instalar a válvula wafer, confira a especificação
A válvula wafer é montada entre flanges e centralizada por meio dos parafusos de fixação. Diferentemente de válvulas flangeadas, ela não possui flanges próprios para absorver desalinhamentos da tubulação. Por isso, a condição mecânica da linha influencia diretamente a vedação e a operação.
Confira a identificação da válvula, o diâmetro nominal, a classe de pressão e os materiais construtivos. A compatibilidade da sede é um ponto decisivo: EPDM, NBR, Buna, Viton, Hypalon, Silicone, Neoprene e outras opções apresentam respostas diferentes a produtos químicos, óleos, abrasão e temperatura. Uma sede inadequada pode falhar mesmo que a montagem tenha sido executada corretamente.
Também avalie o tipo de acionamento. Válvulas com alavanca, volante, caixa redutora ou atuador pneumático, elétrico ou hidráulico exigem espaço suficiente para operação e manutenção. Quando houver acessórios, como chave de fim de curso, válvula solenoide, filtro regulador ou posicionador eletropneumático, a orientação de montagem deve proteger esses componentes contra impacto, inundação, calor excessivo e dificuldade de acesso.
Antes de posicionar a válvula, inspecione os flanges da tubulação. Eles devem estar paralelos, limpos, sem rebarbas, incrustações, respingos de solda ou deformações na face de contato. O diâmetro interno dos flanges também merece atenção: um diâmetro inadequado pode interferir no movimento do disco e danificar a sede logo nos primeiros ciclos.

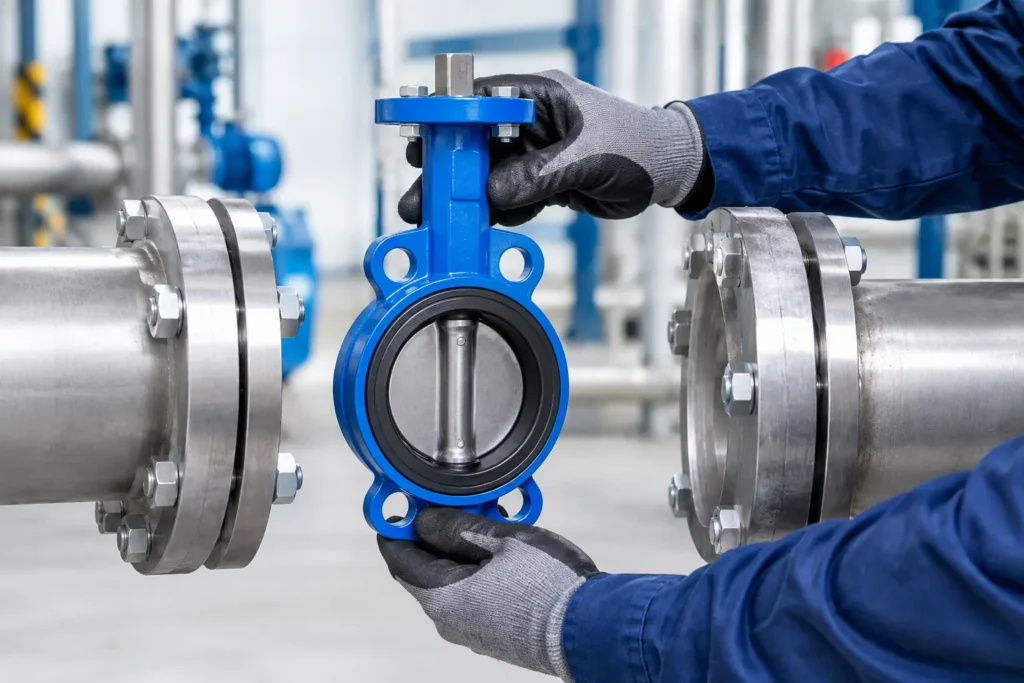

Como instalar válvula wafer entre flanges
O primeiro passo é interromper o processo, eliminar a pressão residual e confirmar que não há risco de retorno de fluido. Em seguida, abra espaço entre os flanges apenas o suficiente para introduzir a válvula sem forçar seu corpo, sede ou disco. A válvula não deve ser usada para afastar tubos desalinhados nem para corrigir a geometria da linha.
Posicione o disco em condição parcialmente aberta. Essa posição reduz o risco de prensar ou deformar a sede durante a inserção, mas o disco não deve avançar além do corpo a ponto de tocar a tubulação ou os flanges. Introduza a válvula entre os flanges e coloque os parafusos de forma provisória, sem aplicar aperto final.
A centralização é a etapa mais crítica. O corpo da válvula deve permanecer concêntrico aos flanges e ao eixo da tubulação. Quando a válvula fica deslocada, o disco pode raspar no flange durante a abertura, enquanto a sede recebe compressão irregular. O resultado costuma ser torque elevado, desgaste prematuro e perda de estanqueidade.
Com a válvula centralizada, movimente o disco lentamente até a posição totalmente aberta. Verifique se ele percorre o curso sem contato com o diâmetro interno dos flanges ou da tubulação. Só depois dessa confirmação deve ser iniciado o aperto definitivo dos parafusos.
O aperto deve ocorrer de forma gradual e cruzada, distribuindo a carga ao redor de toda a circunferência. Apertar um lado de uma vez pode deslocar a válvula, deformar a sede elastomérica ou criar pontos de compressão excessiva. Utilize o torque recomendado pelo fabricante para o diâmetro, a classe de parafuso e a configuração da montagem. Não adote torques por estimativa ou com base em outra válvula de tamanho diferente.
Atenção ao uso de juntas adicionais
Em muitas válvulas wafer com sede elastomérica projetada para contato direto com os flanges, a própria sede atua como elemento de vedação. Nesses casos, instalar juntas adicionais sem validação técnica pode alterar a compressão prevista, reduzir a estabilidade do conjunto ou prejudicar a vedação.
A necessidade de junta depende do projeto da válvula, da face do flange, das condições de processo e da recomendação do fabricante. Quando houver dúvida, a decisão deve ser técnica, não uma prática automática de montagem. O mesmo cuidado vale para pastas, adesivos e lubrificantes aplicados na sede: produtos incompatíveis podem atacar o elastômero ou dificultar o posicionamento correto.
Posição de instalação e sentido de fluxo
A válvula wafer pode ser instalada em diferentes orientações, mas a posição ideal depende do processo e do tipo de acionamento. Em linhas horizontais, a montagem com a haste preferencialmente na horizontal tende a reduzir o acúmulo de sólidos na região do eixo em determinadas aplicações. Porém, esse critério pode mudar em fluidos com sólidos em suspensão, redes de saneamento, sistemas de bombeamento ou linhas com necessidade de drenagem específica.
Em válvulas de retenção dupla portinhola, o sentido do fluxo é obrigatório e deve seguir a seta indicada no corpo. Já em válvulas borboleta, a direção de fluxo pode depender da construção, da aplicação e da condição de pressão. Quando a válvula é utilizada para controle, cavitação, velocidade elevada ou diferencial de pressão relevante, a orientação deve ser definida pela engenharia de processo.
Atuadores e caixas redutoras não devem ficar submetidos ao peso de tubulações, vibração excessiva ou esforços de torção. Em válvulas de grande diâmetro, especialmente com acionamentos automatizados, pode ser necessário prever suporte estrutural adequado para preservar o alinhamento e facilitar intervenções futuras.
Erros que encurtam a vida útil da válvula
Os problemas mais recorrentes surgem antes mesmo do comissionamento. Um deles é apertar os parafusos com o disco fechado. Essa prática pode comprimir a sede de maneira irregular e impedir a checagem de interferência do disco com os flanges. Outro erro é instalar a válvula em uma linha desalinhada e usar os parafusos para puxar os flanges até a posição desejada.
Também devem ser evitados flangeamentos com faces danificadas, parafusos de comprimento inadequado, abertura do disco contra obstruções e uso da válvula como ponto de apoio para tubulação. Em serviços com solda próxima, a válvula deve ser removida ou protegida conforme o procedimento aplicável. O calor e os respingos podem comprometer a sede, os revestimentos e os componentes do acionamento.
Em aplicações com fluido abrasivo ou presença de sólidos, a velocidade do escoamento e a frequência de manobras merecem análise adicional. Não basta escolher uma válvula pelo diâmetro nominal. Material do disco, material do corpo, tipo de sede, pressão diferencial e regime de operação precisam trabalhar como um conjunto.
Teste após a montagem e retorno à operação
Após o aperto final, acione a válvula em ciclos completos de abertura e fechamento. O movimento deve ocorrer sem travamentos, ruídos de contato ou esforço anormal no acionamento. Em válvulas automatizadas, confira a regulagem das chaves de fim de curso, a resposta da solenoide, a pressão de ar do conjunto pneumático e a posição de segurança prevista para o processo.
O retorno da linha deve ser gradual. Pressurize o sistema de forma controlada e inspecione possíveis vazamentos nas interfaces dos flanges e nos componentes do acionamento. Se houver sinal de vazamento, não tente resolver com reaperto indiscriminado. Primeiro, despressurize a linha e investigue centralização, condição das faces, torque aplicado, compatibilidade da sede e eventual dano ocorrido durante a instalação.
Uma válvula bem especificada e instalada com disciplina de montagem entrega mais previsibilidade à operação. Para aplicações críticas, contar com orientação técnica do fabricante, como a oferecida pela CSR Válvulas, ajuda a transformar a instalação em parte efetiva da estratégia de confiabilidade da planta.
