Em linhas de grande diâmetro, uma decisão inadequada sobre a válvula pode gerar consequências que vão muito além de uma dificuldade de manobra. A válvula borboleta grandes dimensões interfere diretamente na estabilidade do processo, no consumo do acionamento, na estanqueidade e no tempo de parada para manutenção. Por isso, especificá-la apenas pelo diâmetro nominal e pela classe de pressão é insuficiente.
Em aplicações de saneamento, tratamento de efluentes, indústrias químicas, geração de energia, sistemas de utilidades e plantas sucroenergéticas, o conjunto precisa responder às condições reais de operação. Fluido, pressão diferencial, temperatura, frequência de ciclos, sólidos em suspensão e automação definem o resultado tanto quanto o tamanho da tubulação.

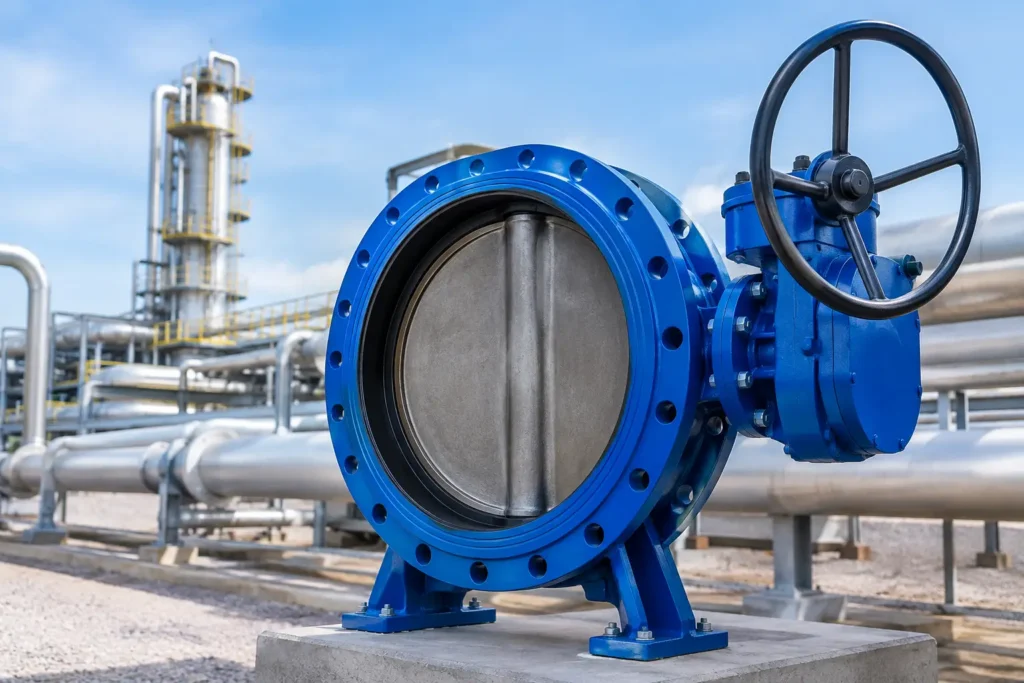

O que muda em válvulas borboleta de grandes dimensões
O aumento do diâmetro eleva a área do disco submetida à pressão do fluido. Na prática, isso tende a aumentar o torque necessário para abrir, fechar e manter a válvula em posição, especialmente quando há pressão diferencial elevada. Uma válvula corretamente dimensionada, mas equipada com acionamento subdimensionado, pode apresentar abertura lenta, travamentos, desgaste prematuro ou falha de vedação.
Outro ponto é a influência da velocidade do fluido. Em tubulações maiores, pequenas variações no perfil de escoamento podem representar forças significativas sobre o disco. Quando a válvula trabalha próximo de uma bomba, de uma curva, de uma redução ou de outro elemento que provoque turbulência, a avaliação da instalação deixa de ser um detalhe de montagem e passa a fazer parte da especificação.
Também cresce a importância da rigidez do corpo, do eixo e do disco. Esses componentes precisam suportar esforços mecânicos sem deformações que comprometam o contato entre disco e sede. A qualidade da fabricação, a precisão dimensional e os testes individuais são determinantes para que o desempenho previsto seja mantido ao longo da operação.
Como especificar a válvula borboleta de grandes dimensões
A especificação deve começar pelo serviço, não pelo catálogo. Diâmetro nominal, padrão de flange e classe de pressão são dados essenciais, mas não resolvem sozinhos a seleção. O fornecedor precisa conhecer a pressão de operação e a pressão diferencial máxima, as temperaturas mínima e máxima, o sentido do fluxo quando aplicável, a composição do fluido e a presença de partículas abrasivas, fibras ou incrustações.
A frequência de manobra também merece atenção. Uma válvula que opera poucas vezes por ano para isolamento de uma linha tem exigências diferentes de outra instalada em controle ou em ciclos repetitivos. O primeiro caso pode priorizar simplicidade operacional; o segundo exige análise mais detalhada de torque, atuador, acessórios e vida útil da vedação.
É recomendável informar as condições de partida e parada da planta. Picos de pressão, golpes de aríete, partidas de bombas e situações de emergência podem impor cargas superiores às observadas em regime contínuo. Projetar somente pela condição média é uma das causas mais comuns de falhas em campo.
Material do corpo e dos internos
Ferro nodular é uma solução frequente para água, efluentes e diversas utilidades industriais, desde que compatível com a pressão, a temperatura e o ambiente de instalação. Em meios corrosivos ou processos que demandam maior resistência química, o aço inoxidável pode ser a alternativa mais adequada. A escolha, porém, deve considerar todo o conjunto, incluindo disco, eixo, elementos de fixação e contato com o fluido.
O custo inicial não deve ser analisado isoladamente. Um material inadequado pode acelerar corrosão, causar perda de espessura, dificultar a manobra e antecipar substituições. Em aplicações críticas, a seleção deve equilibrar investimento, vida útil esperada e impacto de uma indisponibilidade na produção.
Vedação: compatibilidade antes de preço
A sede é decisiva para a estanqueidade. EPDM costuma atender bem aplicações com água e alguns serviços de saneamento, enquanto NBR e buna podem ser indicados para determinados óleos e hidrocarbonetos. VITON, Hypalon, silicone, neoprene e SBR apresentam faixas distintas de compatibilidade química e térmica.
Não existe uma vedação universalmente superior. EPDM, por exemplo, pode oferecer excelente resultado em um serviço aquoso, mas não ser apropriado para determinado óleo mineral. Da mesma forma, uma vedação indicada para temperatura mais alta pode ter custo desnecessário quando o processo não exige essa condição. A seleção precisa considerar o fluido real, inclusive agentes de limpeza, concentração, temperatura e períodos de exposição.
Acionamento e torque não podem ser tratados como acessórios
Para válvulas pequenas e de baixa pressão diferencial, uma alavanca pode ser suficiente. À medida que o diâmetro e o torque aumentam, volante com caixa redutora passa a oferecer maior controle e segurança ao operador. Em linhas automatizadas, atuadores pneumáticos, elétricos ou hidráulicos devem ser selecionados conforme o tempo de resposta necessário, a disponibilidade de energia e a filosofia de segurança da planta.
O torque de seleção não é apenas o torque nominal informado em uma condição ideal. Deve contemplar o torque de assentamento, o esforço para romper a inércia após períodos sem manobra, variações de temperatura, envelhecimento da sede e margem operacional. A margem excessivamente baixa pode levar o atuador a trabalhar no limite, enquanto uma seleção exagerada encarece o conjunto e pode demandar infraestrutura desnecessária.
Em válvulas automatizadas, acessórios definem a capacidade de integração ao processo. Válvula solenoide, chave de fim de curso, filtro regulador, posicionador eletropneumático de 4 a 20 mA, caixa de emergência e Microbox podem ser necessários para comando remoto, indicação confiável de posição e atuação segura em falhas. A melhor configuração depende da lógica de controle da unidade, e não apenas da preferência pelo tipo de atuador.
Atenção à montagem em linha
Uma válvula wafer de grande porte exige alinhamento correto entre flanges. A tubulação não deve transferir esforços excessivos ao corpo da válvula nem comprimir a sede de modo irregular. Flanges desalinhados, parafusos apertados sem sequência adequada e juntas incompatíveis são fatores que podem causar vazamentos ou elevar o torque de operação desde o comissionamento.
É igualmente necessário verificar se o disco possui espaço para abertura total. Interferências internas, flanges com diâmetro inadequado ou elementos de tubulação muito próximos podem limitar o curso e danificar a válvula. Em aplicações com sólidos, convém avaliar a posição de montagem para reduzir acúmulo de material na região do eixo e da sede.
Quando a válvula é instalada perto de bombas ou em trechos com grande turbulência, o projeto pode requerer distância mínima de elementos perturbadores ou análise hidráulica específica. Não há uma regra única para todas as linhas. O comportamento do sistema depende de vazão, pressão, geometria e regime de operação.
Inspeção, testes e disponibilidade operacional
Em equipamentos de grande dimensão, uma substituição emergencial é mais cara e mais complexa. Além da parada de processo, podem existir necessidade de içamento, mobilização de equipe, bloqueio de área e riscos operacionais. A prevenção começa antes da instalação, com controle de fabricação, rastreabilidade de materiais, inspeção dimensional e testes de estanqueidade.
Após o comissionamento, a manutenção deve observar sinais como aumento no tempo de manobra, ruído anormal, vazamento externo, perda de vedação e divergência entre posição comandada e posição indicada. Essas ocorrências não devem ser tratadas apenas como falhas isoladas. Muitas vezes, elas apontam para incompatibilidade entre o conjunto especificado e a condição real de processo.
Para reduzir incertezas, o comprador técnico deve solicitar documentação compatível com a criticidade da aplicação e validar, antes do pedido, as variáveis que afetam torque, vedação e materiais. A CSR Válvulas fabrica válvulas borboleta wafer até 36 polegadas e soluções bipartidas, com opções de materiais, vedações, acionamentos e acessórios ajustadas à necessidade de cada aplicação.
A escolha correta de uma válvula de grande porte não se encerra na emissão do pedido. Ela se confirma quando engenharia, manutenção e operação compartilham as condições reais da linha e transformam esses dados em uma solução que mantenha o fluxo sob controle por muitos ciclos de trabalho.
