Uma válvula borboleta corretamente dimensionada pode apresentar falha operacional se o acionamento não acompanhar as condições reais da linha. Na decisão entre atuador pneumático versus elétrico, o ponto central não é apenas automatizar a abertura e o fechamento: é assegurar torque disponível, posição segura em caso de falha, repetibilidade de manobra e continuidade produtiva.
Para engenharia, manutenção e compras técnicas, a escolha precisa considerar o fluido, a pressão diferencial, a frequência de ciclos, a infraestrutura existente e a filosofia de segurança da planta. Um atuador aparentemente mais econômico na aquisição pode trazer custo elevado se exigir adaptações inadequadas, parar uma linha crítica ou reduzir a vida útil da válvula.

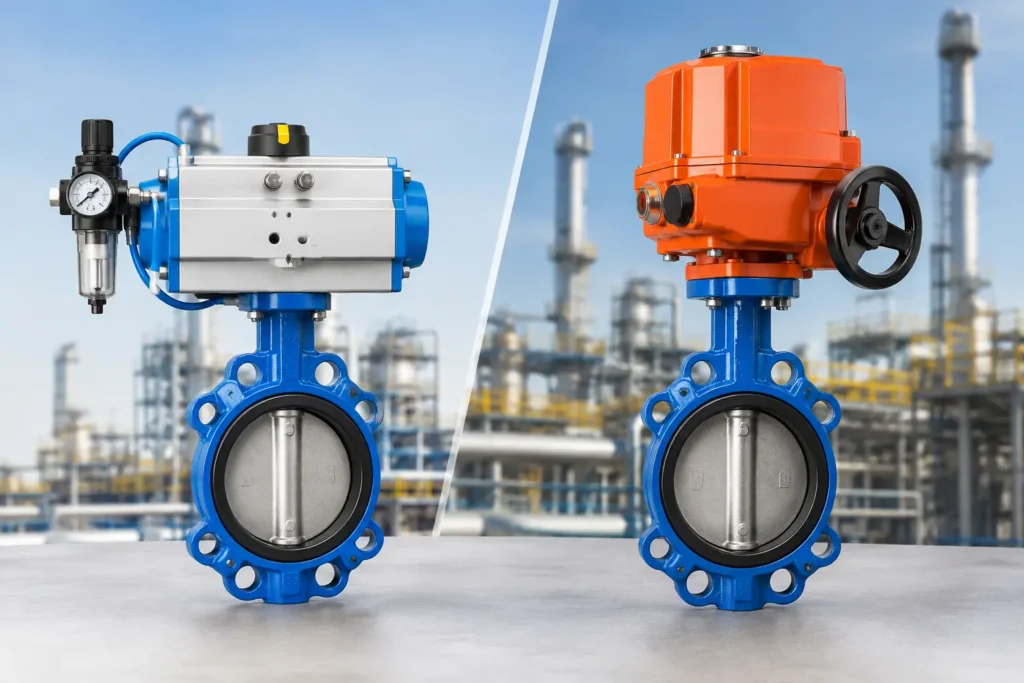

Atuador pneumático versus elétrico: a diferença prática
O atuador pneumático converte ar comprimido em movimento rotativo. Em válvulas borboleta, é fornecido com frequência nas versões dupla ação ou simples ação com retorno por mola. Na dupla ação, o ar movimenta o atuador tanto para abrir quanto para fechar. Na simples ação, as molas levam a válvula para uma posição predeterminada quando há perda de ar – normalmente fechada ou normalmente aberta, conforme a necessidade do processo.
O atuador elétrico utiliza um motor, conjunto de engrenagens e comandos elétricos para gerar o movimento. Pode receber comandos de abrir e fechar, trabalhar com sinal de posicionamento e, conforme o modelo, informar posição, torque, falha ou status de operação ao sistema de controle.
A diferença parece simples, mas altera a forma como a planta lida com falhas, manutenção e automação. Em uma instalação com rede de ar comprimido confiável e necessidade de fechamento rápido em emergência, a solução pneumática tende a ser tecnicamente favorável. Em uma área sem ar disponível, com baixa frequência de manobras ou com necessidade de controle elétrico local, o acionamento elétrico pode ser mais adequado.
Quando o atuador pneumático é a escolha mais consistente
O acionamento pneumático é amplamente utilizado em processos que exigem rapidez, alto número de ciclos e uma resposta segura diante da perda de energia. Com acessórios como válvula solenoide, filtro regulador, chave de fim de curso e posicionador eletropneumático, ele se integra a arquiteturas de automação simples ou avançadas.
A principal vantagem está na configuração de segurança. Um atuador pneumático de simples ação pode fechar uma válvula de bloqueio quando o ar de comando é interrompido, usando a força acumulada das molas. Em linhas de produtos químicos, vapor, efluentes ou fluidos que não podem seguir adiante em uma condição de falha, essa característica deve ter peso relevante na especificação.
Também é uma solução adequada para ciclos frequentes. Desde que o ar esteja limpo, seco e regulado, o atuador pneumático suporta operação repetitiva com boa velocidade e baixa complexidade mecânica. Porém, a qualidade do ar não é um detalhe. Umidade, óleo em excesso e partículas contaminantes aceleram o desgaste de vedações e podem comprometer a atuação. O filtro regulador precisa fazer parte da solução, não ser tratado como acessório dispensável.
Há ainda a questão da disponibilidade de utilidades. Quando a planta já possui uma rede de ar comprimido com capacidade, manutenção e redundância adequadas, o custo de implantação do sistema pneumático pode ser competitivo. Se o ar precisar ser produzido exclusivamente para poucas válvulas remotas, a análise muda: compressor, secagem, tubulação e manutenção devem entrar na conta.
Pontos de atenção no dimensionamento pneumático
O torque declarado para um atuador depende diretamente da pressão de alimentação. Não basta selecionar o modelo pelo torque nominal de catálogo. É necessário confirmar a pressão mínima efetiva no ponto de instalação, incluindo perdas em tubulações, conexões, filtros, solenoides e condições de pico de consumo.
Em válvulas borboleta, o torque de partida costuma ser mais crítico que o torque de manutenção de posição. Ele pode aumentar devido à pressão diferencial, à aderência inicial da sede, ao envelhecimento da vedação e às características do fluido. A seleção deve prever margem técnica para abrir e fechar a válvula nas condições mais severas previstas, sem superdimensionar a ponto de criar esforços desnecessários nos componentes.
Onde o atuador elétrico entrega mais valor
O atuador elétrico é especialmente útil onde o ar comprimido não está disponível ou não é desejável. Ele elimina linhas de ar, unidades de preparo e a dependência de um sistema pneumático central. Em estações isoladas, instalações prediais, reservatórios remotos e serviços com poucas manobras diárias, essa simplificação pode ser decisiva.
Outra vantagem é o comando elétrico direto. O atuador pode receber sinal do painel, CLP ou sistema supervisório sem a necessidade de converter o comando em ar. Para operações de abrir e fechar com baixa ou média frequência, a instalação tende a ser objetiva, desde que sejam respeitados tensão, grau de proteção, temperatura ambiente e classificação de área quando aplicável.
Modelos elétricos com posicionamento permitem controlar a abertura parcial da válvula. Isso atende aplicações em que a válvula borboleta participa da regulagem de vazão, embora a adequação da válvula para controle deva ser avaliada junto com o perfil de disco, a pressão diferencial, a cavitação, a velocidade do fluido e a faixa de operação. Não é recomendável assumir que qualquer válvula de bloqueio se tornará uma válvula de controle apenas pela inclusão de um atuador modulante.
O ponto mais sensível está na condição de falha. Muitos atuadores elétricos permanecem na última posição quando há interrupção de energia. Há soluções com baterias, capacitores ou mecanismos de retorno de emergência, mas elas precisam ser especificadas e testadas conforme a posição segura requerida. Se a prioridade for fechar rapidamente uma linha em perda de energia, o pneumático com retorno por mola geralmente oferece uma resposta mais direta.
Limites que precisam ser verificados
Atuadores elétricos possuem limites de ciclo de trabalho. Um equipamento projetado para manobras eventuais pode sobreaquecer se for aplicado em ciclos contínuos ou em modulação intensa. O torque também deve ser avaliado em toda a trajetória, principalmente na partida e no assentamento final da válvula.
A manutenção costuma envolver menos itens externos que no sistema pneumático, mas não é inexistente. É preciso inspecionar conexões elétricas, vedação do invólucro, engrenagens, comandos de torque, chaves de fim de curso e integridade contra umidade e corrosão. Em ambientes agressivos, o grau de proteção e os materiais do conjunto precisam ser compatíveis com a exposição real.
Critérios que evitam uma especificação inadequada
A comparação não deve ser reduzida a preço unitário. Uma decisão técnica consistente começa pela função da válvula: bloqueio, controle, desvio de fluxo ou proteção do processo. Em seguida, a equipe deve definir a posição de segurança em caso de falta de energia, falta de ar, perda de sinal ou falha do sistema de controle.
Também é necessário levantar o torque da válvula nas condições de operação. Diâmetro nominal, classe de pressão, tipo de sede, material do disco, fluido, temperatura e pressão diferencial influenciam diretamente esse cálculo. Vedações como EPDM, NBR, Viton, silicone, neoprene ou outras opções devem ser selecionadas pela compatibilidade química e térmica, não apenas pela disponibilidade.
A frequência de manobra completa o diagnóstico. Para ciclos rápidos e repetitivos, o pneumático geralmente apresenta boa relação entre desempenho e durabilidade, desde que a utilidade seja confiável. Para manobras menos frequentes em locais onde a infraestrutura elétrica já está presente, o elétrico pode reduzir a complexidade de instalação.
Por fim, acessórios não devem ser definidos depois da compra do atuador. Chave de fim de curso, solenoide, filtro regulador, posicionador, caixa de emergência e interfaces de sinal fazem parte do desempenho esperado do conjunto. A automação precisa receber informações confiáveis de posição, e a manutenção precisa ter acesso seguro para inspeção e intervenção.
A válvula e o atuador devem ser tratados como um conjunto
Uma falha recorrente em projetos é adquirir a válvula e o atuador separadamente, sem validar a montagem, o torque e a interface de acionamento. O resultado pode ser folga mecânica, curso incorreto, indisponibilidade de torque ou perda da garantia de desempenho do conjunto.
Para aplicações industriais exigentes, a montagem deve considerar o padrão de interface, o sentido de operação, o ajuste de batentes, a posição de segurança e os testes funcionais antes do envio. Em válvulas borboleta wafer, bipartidas ou de retenção, cada aplicação impõe condições próprias de instalação e manutenção. A solução correta não depende somente do tipo de atuador, mas da compatibilidade integral entre válvula, fluido, processo e automação.
A CSR Válvulas trabalha com válvulas e acionamentos configurados conforme a necessidade da aplicação, com foco em seleção técnica, testes individuais e disponibilidade para atender operações que não podem depender de componentes genéricos. Antes de fechar uma especificação, vale transformar as condições reais da linha em dados de projeto: pressão, temperatura, fluido, ciclos, tempo de manobra, utilidades disponíveis e posição de falha. Esse levantamento é o que permite escolher um acionamento que mantenha a válvula operando quando a produção mais precisa dela.
