Uma parada para trocar uma válvula entre flanges pode custar muito mais do que a diferença inicial de preço entre dois modelos. Na comparação wafer versus lug, a decisão correta depende da forma de montagem, da necessidade de manutenção, das condições de pressão e da estratégia de isolamento da linha. Não se trata apenas de escolher um corpo mais compacto ou mais pesado: a geometria de fixação interfere diretamente na segurança e na continuidade operacional.
Em válvulas borboleta, os dois formatos são amplamente utilizados em água industrial, saneamento, sistemas de utilidades, processos químicos, HVAC, geração de energia e outras aplicações. Cada um atende bem a determinadas condições. O erro surge quando uma válvula é especificada somente pelo diâmetro nominal, sem avaliar os esforços mecânicos, o tipo de flange, o fluido e o procedimento de intervenção previsto para a planta.

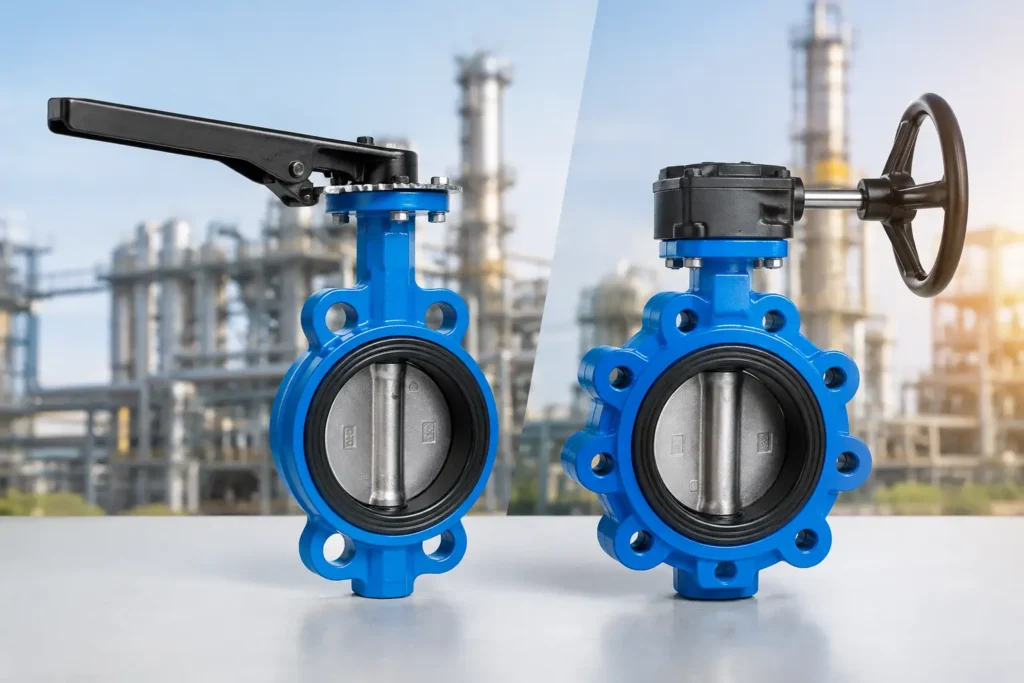

Wafer versus lug: a diferença construtiva
A válvula borboleta wafer é instalada entre dois flanges, com tirantes ou parafusos passantes que atravessam um flange, o corpo da válvula e o flange oposto. Seu corpo não possui furos roscados de fixação individual em toda a circunferência. Em geral, ela é centralizada pelos próprios parafusos e pelo desenho do corpo, formando uma montagem compacta e econômica.
A válvula lug, também chamada de válvula com olhais, possui projeções periféricas com furos normalmente roscados. Cada flange é fixado de forma independente ao corpo da válvula. Essa construção oferece maior rigidez na instalação e permite configurações de montagem que não são viáveis com o modelo wafer.
A diferença parece simples, mas altera o comportamento do conjunto. Na wafer, a fixação depende da integridade dos elementos de união que conectam os dois flanges. Na lug, cada lado conta com sua própria fixação ao corpo. Por isso, a escolha deve considerar mais do que a pressão de operação informada no fluxograma.
Quando a válvula wafer é a opção mais eficiente
A válvula wafer costuma ser a escolha racional para linhas em que a válvula permanecerá instalada entre dois flanges e a manutenção poderá ser realizada com a linha completamente despressurizada. Seu corpo compacto reduz peso, espaço ocupado e custo de aquisição, fatores relevantes em redes extensas ou projetos com grande quantidade de pontos de bloqueio e controle.
Em tubulações de água, ar, efluentes compatíveis e diversos serviços industriais, uma válvula wafer corretamente dimensionada oferece vedação eficiente e longa vida útil. O desempenho, porém, depende da compatibilidade entre corpo, disco, haste e sede com o processo. Uma sede em EPDM, por exemplo, atende bem a diversas aplicações com água, enquanto NBR, Viton, silicone, neoprene e outros elastômeros respondem de maneira diferente a temperatura, óleo, produtos químicos e abrasão.
A instalação exige atenção ao alinhamento dos flanges. Flanges desalinhados, excesso de aperto ou tubulação sem suporte adequado podem deformar a sede, elevar o torque de operação e reduzir a vida útil da válvula. O uso de juntas adicionais também não deve ser definido por hábito: em muitas válvulas borboleta com sede elastomérica, a própria sede exerce a função de vedação de flange, desde que a aplicação e o padrão de flange permitam essa condição.
Quando a válvula lug faz diferença na manutenção
A válvula lug é especialmente indicada quando a planta precisa remover um trecho de tubulação ou um equipamento de um lado da válvula sem desmontar todo o conjunto. Como os flanges são fixados separadamente, é possível desconectar a tubulação a jusante ou a montante mantendo o outro lado preso ao corpo.
Essa característica é valiosa em bombas, filtros, tanques, trocadores de calor e equipamentos que demandam intervenções periódicas. Em uma linha bem projetada, a válvula lug pode reduzir tempo de desmontagem e simplificar o acesso ao equipamento. Para manutenção, esse ganho pode justificar o investimento adicional em comparação a uma wafer.
Há uma ressalva decisiva: a possibilidade de operar uma válvula lug como bloqueio de fim de linha não deve ser presumida. Essa condição depende da classe de pressão, do diâmetro, do tipo de disco, da construção da sede, do flange cego utilizado e da aprovação específica do fabricante. Uma válvula lug pode permitir manutenção de um lado da linha, mas isso não significa automaticamente que está homologada para serviço dead-end na pressão nominal do processo.
Antes de definir essa configuração, a engenharia deve confirmar a pressão diferencial admissível, a temperatura, o sentido de fluxo quando aplicável e os limites de operação com flange cego. Essa validação evita uma prática de campo perigosa: remover uma linha acreditando que a válvula isolará a pressão remanescente sem ter sido projetada para esse esforço.
Critérios técnicos que devem orientar a especificação
A comparação entre wafer e lug deve começar pelo arranjo da tubulação. Se a válvula será apenas um elemento de bloqueio ou controle entre dois flanges permanentes, a wafer tende a atender com excelente relação entre custo, peso e desempenho. Se há manutenção recorrente de equipamentos conectados a um dos lados, a lug merece avaliação prioritária.
A pressão e a temperatura vêm em seguida. A classe de pressão da válvula precisa ser compatível com o sistema, mas também com a condição real de operação, incluindo picos, golpes de aríete, ciclos frequentes e vácuo quando houver. Em linhas de recalque, por exemplo, transientes hidráulicos podem exigir análise mais cuidadosa do que a pressão estática indicada no projeto.
O fluido define materiais. Corpos em ferro nodular são comuns em serviços industriais gerais, enquanto inox pode ser necessário em meios corrosivos ou em aplicações com exigências específicas. O disco, a haste e a vedação devem ser avaliados como um conjunto. Uma sede incompatível pode endurecer, inchar, sofrer ataque químico ou perder capacidade de vedação antes do esperado, independentemente de a válvula ser wafer ou lug.
Também é necessário verificar o padrão e o diâmetro interno dos flanges. Alguns modelos de válvula borboleta possuem limitações de compatibilidade com determinados flanges ou com tubulações de pequeno diâmetro interno. O disco deve abrir sem interferência. Uma interferência aparentemente pequena pode danificar a borda do disco e a sede já no primeiro acionamento.
Acionamento, torque e controle de processo
A escolha do corpo não elimina a necessidade de dimensionar o acionamento. Válvulas menores e com baixa pressão diferencial podem operar por alavanca. Em diâmetros maiores, ou quando o torque de assentamento é elevado, volante com caixa redutora oferece maior controle. Para automação, atuadores pneumáticos, elétricos ou hidráulicos precisam ser selecionados com margem de torque adequada ao fluido, à pressão diferencial e ao ciclo de trabalho.
Quando a válvula participa do controle de vazão, acessórios como posicionador eletropneumático, válvula solenoide, chave de fim de curso, filtro regulador e caixa de emergência podem ser necessários. Nesse cenário, a decisão wafer versus lug continua relevante, mas passa a integrar uma especificação mais ampla: controle requerido, posição de falha, tempo de manobra, sinal de comando e condição segura em caso de perda de energia ou ar de instrumentação.
O custo real não está somente na compra
A válvula wafer normalmente apresenta menor custo inicial e menor peso, o que pode simplificar transporte e montagem. A lug tende a custar mais pela construção com olhais e roscas, mas pode reduzir horas de parada em pontos de manutenção frequente. A melhor escolha é a que reduz o custo total ao longo da operação, não apenas a que reduz o valor da requisição de compra.
Também vale considerar disponibilidade de reposição, capacidade de atendimento técnico e consistência de fabricação. Em sistemas críticos, uma válvula sem documentação clara, sem teste individual ou sem suporte para definir materiais e acionamento pode transferir risco para a equipe de manutenção. A CSR Válvulas fabrica soluções wafer e outras configurações para aplicações industriais, com processos certificados ISO 9001:2015 e possibilidade de adequação técnica conforme as condições de serviço.
Como decidir com segurança
Para uma linha convencional, permanentemente flangeada e com manutenção feita após despressurização total, a wafer costuma ser suficiente e economicamente vantajosa. Para pontos em que um equipamento deve ser removido de um lado da linha, ou em que a fixação individual agrega segurança à montagem, a lug pode ser a alternativa mais adequada.
A decisão final deve ser confirmada a partir de dados objetivos: diâmetro nominal, padrão de flange, pressão e temperatura de projeto, fluido, concentração química, ciclos de operação, necessidade de automação e procedimento de manutenção. Quando esses dados chegam completos à especificação, a válvula deixa de ser um componente genérico e passa a cumprir seu papel: manter o processo sob controle e a planta disponível para operar.
